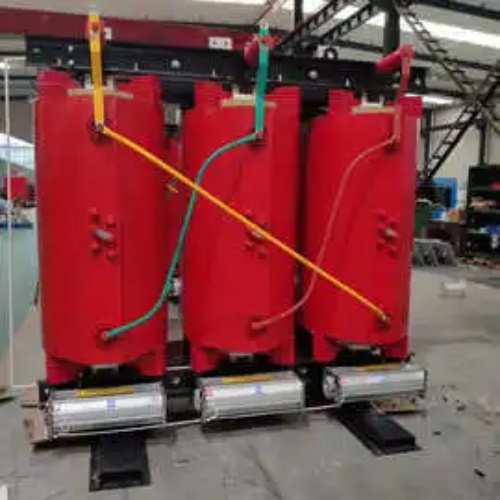

　　SCB14干式变压器作为新一代节能型干式配电变压器(较SCB13能效提升约10%-15%)，其并联运行技术广泛应用于数据中心、工业园区、商业综合体等需要灵活扩容或冗余供电的场景。以下是SCB14干式变压器并联技术的详细解析，涵盖并联条件、技术要点、调试方法及常见问题处理：

　　一、并联运行的核心条件

　　变压器并联需满足以下条件，否则会导致环流、过载或设备损坏：

　　电压比一致

　　允许偏差：高压侧电压比偏差≤±0.5%，低压侧电压比偏差≤±0.25%。

　　影响：若电压比不一致，并联时会产生环流(空载环流可达额定电流的5%-10%)，增加铜损和铁损，甚至引发过热。

　　检测方法：使用变比测试仪测量各变压器高低压侧电压比，偏差超标时需调整分接开关或更换变压器。

　　连接组别相同

　　标准要求：必须为同一连接组别(如Dyn11、Yyn0)，相位差为0°。

　　影响：若连接组别不同，相位差会导致巨大环流(可能超过额定电流数倍)，瞬间烧毁绕组。

　　检测方法：通过相位表或向量图法验证相位关系，确保完全一致。

　　短路阻抗接近

　　允许偏差：短路阻抗标幺值偏差≤±10%(推荐≤±5%)。

　　影响：短路阻抗偏差过大会导致负载分配不均(阻抗小的变压器过载，阻抗大的轻载)。

　　检测方法：使用短路阻抗测试仪测量各变压器短路阻抗，偏差超标时需调整变压器容量或更换设备。

　　额定容量匹配

　　推荐比例：单台变压器容量不宜超过并联组总容量的50%，避免单台故障时其他变压器过载。

　　示例：并联3台SCB14-1000kVA变压器时，单台负载率建议控制在60%以内，总负载不超过1800kVA。

　　二、并联技术要点

　　1. 电气连接设计

　　母线排选择：

　　使用铜排或铝排，截面积需满足额定电流和短路电流要求(如SCB14-1000kVA变压器低压侧额定电流约1443A，推荐选用120mm×10mm铜排)。

　　母线排连接处需镀锡或搪锡，接触电阻≤50μΩ。

　　绝缘距离：

　　高压侧对地距离≥300mm，低压侧对地距离≥125mm(依据GB/T 10228-2015)。

　　相间距离≥200mm，防止相间短路。

　　2. 保护配置

　　过流保护：

　　每台变压器配置独立的过流保护装置(如断路器或熔断器)，动作电流按变压器额定电流的1.2-1.5倍整定。

　　差动保护：

　　大容量变压器(≥1600kVA)建议配置差动保护，快速切除内部故障。

　　温度保护：

　　安装温度传感器监测绕组热点温度，超温时跳闸或报警(F级绝缘******温度≤155℃)。

　　3. 冷却系统协同

　　风机联动：

　　并联变压器冷却风机需同步启停，避免单台风机故障导致局部过热。

　　推荐采用智能温控系统，根据负载率自动调节风机转速。

　　通风设计：

　　变压器室通风量需满足每kW损耗对应2-4m³/min风量(SCB14-1000kVA损耗约8kW，需16-32m³/min风量)。

　　进风口与出风口高差≥1.5m，形成自然对流。

　　三、并联调试步骤

　　单台空载试验

　　分别对每台变压器进行空载试验，记录空载电流和损耗，偏差应≤10%。

　　检查变压器声音是否正常(无异常振动或噪声)。

　　并联空载试验

　　将两台变压器高压侧并联，低压侧开路，施加额定电压。

　　使用钳形电流表测量环流，环流应≤额定电流的2%(若超标，检查电压比和连接组别)。

　　负载分配试验

　　逐步增加负载至额定容量，监测各变压器输出电流。

　　负载分配偏差应≤5%(如总负载1800kVA时，单台负载应在570-630kVA之间)。

　　动态响应测试

　　模拟负载突变(如从50%跳变至100%)，观察各变压器电压和电流波动。

　　电压恢复时间应≤0.5秒，电流波动应≤10%。

　　四、常见问题与处理

　　1. 环流过大

　　原因：电压比不一致、连接组别错误或短路阻抗偏差超标。

　　处理：

　　使用变比测试仪复核电压比，调整分接开关。

　　检查连接组别标识，重新接线。

　　更换短路阻抗偏差超标的变压器。

　　2. 负载分配不均

　　原因：短路阻抗偏差过大或保护装置整定错误。

　　处理：

　　调整变压器容量比例(如将两台1000kVA变压器替换为一台1250kVA+一台800kVA)。

　　重新整定过流保护装置动作电流，确保与变压器容量匹配。

　　3. 温度异常

　　原因：冷却风机故障、通风不良或负载过载。

　　处理：

　　检查风机运行状态，更换故障风机。

　　清理通风道灰尘，确保风道畅通。

　　降低负载率至80%以下，或增加变压器容量。

　　五、典型应用案例

　　案例1：数据中心冗余供电

　　场景：某数据中心需2N冗余供电，采用4台SCB14-1250kVA变压器并联。

　　方案：

　　每两台变压器为一组，分别接入不同母线段。

　　配置智能温控系统和差动保护，实现故障快速隔离。

　　效果：负载分配均匀，环流<1%，单台故障时剩余变压器可承载80%负载。

　　案例2：工业园区扩容

　　场景：某工业园区原有两台SCB14-800kVA变压器，需扩容至2000kVA。

　　方案：

　　新增一台SCB14-1000kVA变压器，与原有两台并联。

　　调整分接开关使电压比一致，短路阻抗偏差控制在±5%以内。

　　效果：总容量达2600kVA，负载率从90%降至75%，节能效果显著。

　　六、技术发展趋势

　　智能化并联控制：

　　通过物联网技术实现变压器状态实时监测和负载自动均衡(如施耐德Premset智能开关柜)。

　　模块化设计：

　　采用预制式变压器模块，缩短并联安装时间(如ABB MNS低压柜集成变压器模块)。

　　超容并联技术：

　　支持单台变压器容量突破3150kVA，减少并联台数(如西门子8DA型GIS与变压器一体化设计)。

　　总结

　　SCB14干式变压器并联需严格满足电压比、连接组别、短路阻抗等条件，并通过合理设计电气连接、保护配置和冷却系统确保安全运行。实际应用中需结合负载特性选择并联方案，并通过动态调试优化性能。随着智能化技术的发展，未来并联控制将更加精准高效，进一步提升供电可靠性。
