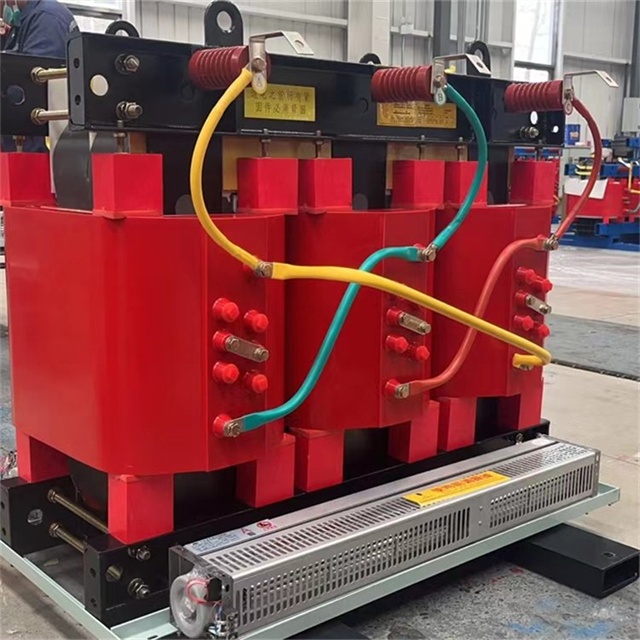

　　非晶合金干式变压器的构造以高效节能、安全可靠为核心设计目标，其核心部件包括非晶合金铁芯、绕组、绝缘系统、冷却系统及智能控制系统。以下从关键构造、材料特性及工艺创新三方面展开说明：

　　一、核心部件构造与材料特性

　　1. 非晶合金铁芯——低损耗的核心

　　材料与结构：采用厚度仅0.02-0.04mm的铁基非晶合金带材，通过卷绕工艺形成立体卷铁芯或三相五柱式结构。与传统硅钢片相比，非晶合金的磁滞损耗降低70%-80%，铁损仅为硅钢的1/3-1/5。

　　工艺创新：

　　带材表面涂覆绝缘涂层，减少涡流损耗;

　　铁芯采用45°全斜接缝和无冲孔拉板固定技术，降低噪音(≤40dB)并增强机械强度;

　　部分高端产品采用纳米晶合金带材，进一步提升导磁率和耐温性。

　　2. 绕组——高可靠性的载体

　　高压绕组：

　　结构设计：采用多层分段圆筒式或分段分层式，纵向预留通风气道，提升散热效率;

　　材料选择：H级缩醛漆包线或Nomex®纸包扁铜线，层间绝缘采用Nomex®纸，经VPI真空压力浸渍固化，局部放电量≤8pC;

　　工艺优势：分段设计使雷击波初期电位分布更均匀，耐突波能力显著增强。

　　低压绕组：

　　结构设计：普遍采用铜箔绕制，层间绝缘为DMD环氧树脂预浸布，端部树脂封灌，形成坚固整体;

　　性能优势：铜箔绕组的电流分布更均匀，抗短路能力比传统线材绕组提升30%以上。

　　3. 绝缘系统——全寿命周期的保障

　　主绝缘：

　　绕组整体采用环氧树脂真空浇注，形成密封绝缘层，防护等级达IP20/IP23，防尘防潮防盐雾;

　　非晶合金铁芯表面涂覆F级或H级绝缘漆，避免粉尘吸附和锈蚀。

　　辅助绝缘：

　　高低压绕组间设置绝缘筒(材质为Nomex®或环氧树脂)，电气间隙符合GB1094.11标准;

　　引线采用层压木夹持固定，确保机械稳定性和绝缘可靠性。

　　二、关键系统设计与创新

　　1. 冷却系统——高效散热的基石

　　自然冷却(AN)：

　　绕组内部预留径向/纵向通风道，通过空气对流实现散热，适用于轻载或环境温度较低场景。

　　强迫风冷(AF)：

　　配置顶吹式冷却风机，当绕组温度超过设定阈值(如F级绝缘80℃)时自动启动，可提升20%额定负载能力;

　　部分高端产品采用立体卷铁芯中央散热件，内置螺旋状散热片，结合箱体循环气体结构，散热效率提升15%。

　　2. 温度控制系统——智能化的核心

　　监测元件：

　　低压绕组上方预埋铂电阻(Pt100)，实时监测绕组温度，精度达±1℃;

　　温控器集成RS485/RS232接口，支持远程监控和数据上传。

　　保护功能：

　　超温报警(如F级130℃)、过热跳闸(如F级155℃)，联动风机启停和断路器分闸;

　　部分型号支持过载能力曲线动态调整，根据环境温度和负载历史智能优化运行参数。

　　3. 机械与防护系统——极端环境的适应力

　　结构设计：

　　采用双定位结构(上下部同时固定)和弹性夹持件，确保运输和运行中绕组无位移;

　　立体卷铁芯通过框架结构保护，抗短路电磁力能力比叠片铁芯提升20%。

　　外壳防护：

　　外壳材质可选铝合金、冷轧钢板或不锈钢，表面经喷塑处理，耐腐蚀性强;

　　户外型产品可配置遮阳棚，适应-25℃~40℃环境温度和90%湿度(+25℃)。

　　三、工艺创新与环保特性

　　1. 制造工艺升级

　　真空压力浸渍(VPI)：

　　绕组在真空环境下浸渍环氧树脂，彻底排除气泡，绝缘强度提升30%，局部放电量≤10pC。

　　激光切割与机器人焊接：

　　外壳采用德国进口激光切割设备加工，精度达±0.1mm;机器人焊接确保密封性，气体年泄漏率≤0.0005%。

　　2. 环保与可持续性

　　无油设计：彻底消除油污染风险，符合环保要求，可直接安装于负荷中心(如高层建筑、数据中心)。

　　材料可回收：非晶合金带材、铜绕组和环氧树脂外壳均可回收再利用，符合“双碳”目标。

　　低噪音运行：非晶合金铁芯的磁致伸缩效应小，配合隔音外壳，噪音比传统干式变压器低5-10dB。

　　四、典型应用场景与选型建议

　　城网改造与商业建筑：优先选择IP23防护等级、Dyn11接线组别，适应三相负载不平衡场景。

　　工业与矿山：需配置加强型外壳(IP44)和温度远程监控，适应粉尘多、震动大的恶劣环境。

　　数据中心与医疗场所：推荐H级绝缘(耐温180℃)和智能温控系统，确保高可靠性和低故障率。

　　非晶合金干式变压器通过材料创新、结构优化、智能控制的三位一体设计，在节能、安全、环保等方面达到行业领先水平，是现代电力系统绿色转型的核心设备之一。实际应用中需结合负载特性、环境条件和厂家技术手册进行针对性选型与安装。
