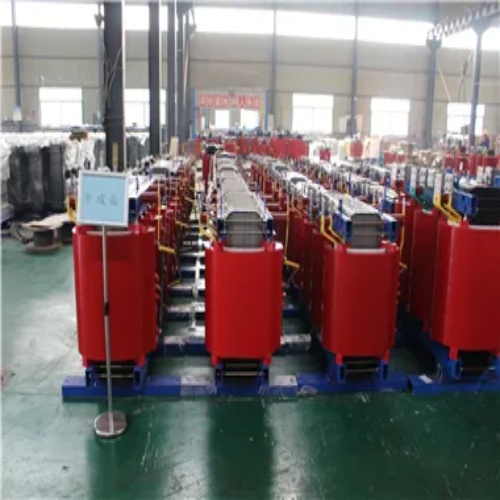

　　SCB13干式变压器是一种采用环氧树脂浇注或Nomex纸绝缘的节能型干式配电变压器，具有防火、防爆、免维护等优点，广泛应用于室内配电系统(如商业建筑、数据中心、工业厂房等)。为确保其安全可靠运行，需定期进行检测，以下是详细的检测规程及关键要点：

　　一、检测周期与依据

　　检测周期

　　日常巡检：每日或每班次(运行人员)，检查外观、温度、声音等。

　　定期检测：

　　例行试验：每1~3年(依据DL/T 596-2021《电力设备预防性试验规程》)。

　　大修后试验：变压器解体检修或更换主要部件后。

　　故障后试验：发生短路、过载、异常声响等故障后。

　　特殊检测：

　　极端环境(如高温、潮湿、粉尘)下运行，每6个月检测一次绝缘电阻。

　　负载率长期超过80%时，每半年检测一次绕组温升。

　　检测依据

　　国家标准：GB/T 10228-2015《干式电力变压器技术参数和要求》。

　　行业标准：DL/T 596-2021《电力设备预防性试验规程》、JB/T 10088-2016《6kV～500kV级电力变压器试验导则》。

　　制造商手册：参考设备说明书中的维护要求。

　　二、检测项目与方法

　　1. 外观检查

　　检查内容：

　　变压器外壳是否完好，有无变形、裂纹或锈蚀。

　　环氧树脂浇注体表面是否光滑，有无气泡、龟裂或放电痕迹。

　　高低压接线端子是否紧固，有无过热变色(如发黑、铜绿)。

　　冷却风机、温度控制器、保护装置(如跳闸继电器)是否运行正常。

　　方法：目视检查，使用红外测温仪检测端子温度(正常≤80℃)。

　　2. 绝缘电阻测试

　　目的：评估绕组与地、绕组之间的绝缘性能。

　　测试部位：

　　高压绕组对地(低压绕组接地)。

　　低压绕组对地(高压绕组接地)。

　　高低压绕组之间。

　　方法：

　　使用2500V兆欧表(高压侧)或1000V兆欧表(低压侧)。

　　测试前断开所有电源，充分放电(≥5分钟)。

　　记录15秒、60秒的绝缘电阻值(R 15 、R 60)，计算吸收比(K=R 60 /R 15 )。

　　标准：

　　绝缘电阻≥1000MΩ(20℃时)。

　　吸收比≥1.3(若未达标准，需进一步检测极化指数)。

　　极化指数(PI=R 600/R 60)≥1.5(适用于大型变压器)。

　　3. 直流电阻测试

　　目的：检测绕组是否存在断股、接触不良或匝间短路。

　　测试部位：高压侧三相绕组、低压侧三相绕组。

　　方法：

　　使用微欧计或电桥法(精度≥0.2级)。

　　测试前变压器需充分放电，测试电流≤10%额定电流。

　　标准：

　　三相不平衡率≤2%(线间)或≤4%(相间)。

　　与出厂值或历史数据比较，偏差≤2%。

　　4. 绕组变形测试

　　目的：检测变压器遭受短路冲击后绕组是否变形。

　　方法：

　　频率响应分析法(FRA)：通过扫描频率(1kHz~1MHz)分析绕组传递函数，对比初始频谱图。

　　低压冲击法(LVI)：施加低压脉冲，检测绕组电感变化。

　　标准：频谱图与初始曲线偏差≤3dB，无显著谐振峰偏移。

　　5. 温升试验

　　目的：验证变压器在额定负载下的散热性能。

　　方法：

　　模拟额定负载(或实际负载)，连续运行2小时。

　　使用红外测温仪或温度传感器测量绕组热点温度(通常位于线圈内侧上部)。

　　标准：

　　F级绝缘：绕组热点温升≤100K(最高温度≤155℃)。

　　H级绝缘：绕组热点温升≤125K(最高温度≤180℃)。

　　6. 局部放电测试

　　目的：检测绝缘内部是否存在气隙、裂纹或杂质引起的局部放电。

　　方法：

　　施加1.5倍额定电压(Ur)，持续5分钟，记录局部放电量(pC)。

　　使用局部放电检测仪(如PDS-T90)。

　　标准：局部放电量≤10pC(1.5Ur下)。

　　7. 噪声测试

　　目的：评估变压器运行时的振动和噪声水平。

　　方法：

　　在距变压器1m处、离地面1.5m高度，使用声级计测量A计权声压级。

　　测试负载率：50%~100%(推荐75%)。

　　标准：噪声水平≤55dB(SCB13型，容量≤1600kVA)。

　　三、检测结果分析与处理

　　合格判定

　　所有检测项目均符合标准要求，变压器可继续运行。

　　记录检测数据，更新设备台账。

　　不合格处理

　　绝缘电阻偏低：

　　清洁绕组表面灰尘，检查端子紧固情况。

　　若仍不合格，需进行干燥处理(如热风循环烘房，温度≤80℃)。

　　直流电阻不平衡超标：

　　检查分接开关接触是否良好，必要时更换开关。

　　检测绕组是否存在断股，需返厂维修。

　　局部放电量超标：

　　立即停运，进行解体检查(如环氧树脂浇注体是否有裂纹)。

　　更换受损绝缘部件或整体返厂。

　　温升超标：

　　检查冷却风机是否正常运行，清理通风道灰尘。

　　若负载率过高，需降容运行或更换更大容量变压器。

　　四、安全注意事项

　　停电操作：检测前必须断开所有电源，验电并挂接地线。

　　高压防护：使用绝缘工具，穿戴防护服、绝缘手套和安全帽。

　　防火措施：检测现场配备灭火器，禁止明火作业。

　　数据记录：详细记录检测时间、环境温度、湿度及测试数据，便于追溯分析。

　　五、典型检测案例

　　案例1：绝缘电阻偏低

　　现象：某数据中心SCB13-1000kVA变压器高压侧对地绝缘电阻为500MΩ(标准≥1000MΩ)。

　　处理：

　　清洁绕组表面灰尘，重新紧固端子。

　　复测绝缘电阻升至800MΩ，仍不合格。

　　采用热风循环干燥(80℃，24小时)，绝缘电阻恢复至1200MΩ。

　　案例2：直流电阻不平衡

　　现象：某工厂SCB13-630kVA变压器低压侧B相电阻比A、C相高15%。

　　处理：

　　检查分接开关，发现B相触头氧化。

　　更换分接开关后，三相电阻不平衡率降至1.2%。

　　六、总结与建议

　　定期检测是预防变压器故障的关键，尤其需关注绝缘电阻和直流电阻。

　　结合在线监测：可加装温度传感器、局部放电监测模块，实现实时状态评估。

　　升级建议：若设备老化严重，可考虑更换为SCB18型干式变压器(能效更高，局部放电量≤5pC)。

　　通过严格执行检测规程，可显著延长SCB13干式变压器的使用寿命，保障配电系统安全稳定运行。
