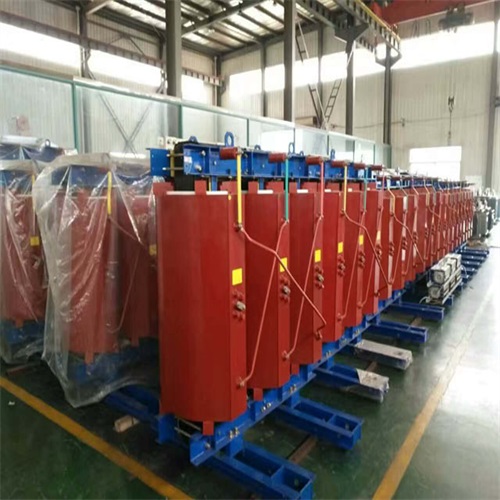

　　SCB18干式变压器测量技术要点如下：

　　一、核心测量项目

　　容量测量

　　方法：使用变压器容量空负载损耗测试仪(如ZSRS-8000)，通过内部数字合成三相标准正弦波信号，经功率放大器提供三相精密交流测试源，无需外接电源及调压器。

　　准确率：容量测试结果准确率达100%，可精确测量20KVA至4000KVA容量范围。

　　应用：验证变压器铭牌容量真实性，防止用户篡改铭牌以少交电费。

　　空载损耗测量

　　定义：变压器二次侧开路时，一次侧施加额定电压所消耗的有功功率，主要为铁损(铜损可忽略)。

　　测量条件：额定电压下进行，使用高精度仪器(如ZSRS-8000)确保数据准确性。

　　意义：SCB18相比SCB14空载损耗降低15%-20%，符合GB 20052-2020一级能效标准。

　　负载损耗测量

　　定义：变压器二次绕组短路(稳态)，一次绕组流通额定电流时消耗的有功功率，主要为铜损。

　　测量条件：需在额定电流下进行，电阻值换算至工作温度75℃。

　　意义：SCB18负载损耗与SCB14持平，但通过优化设计降低综合损耗。

　　直流电阻测量

　　方法：采用电压降法或电桥法，通过助磁法(高压侧加直流使铁芯饱和)快速测量低压绕组电阻。

　　标准：1600KVA以上变压器线间电阻差≤1%，1600KVA及以下≤2%。

　　绝缘电阻测量

　　方法：使用KST-430A绝缘电阻测试仪，测量高压绕组对低压绕组及地的绝缘电阻。

　　标准：吸收比(10℃-30℃范围)≥1.3，与前次测试结果无显著变化。

　　二、关键测量技术指标

　　输入特性：

　　电压测量范围：0-750V(宽量限)

　　电流测量范围：0-5A~100A(内部双量程)

　　准确度：

　　电压/电流：±0.1%

　　功率：±0.1%(CosΦ>0.2)，±0.3%(0.02

　　工作条件：

　　温度：-10℃~+40℃

　　绝缘：电压/电流输入端对机壳绝缘电阻≥100MΩ

　　三、测量设备与功能

　　ZSRS-8000变压器容量空负载损耗测试仪

　　功能：集成变压器容量测试、损耗参数测试、谐波分析、示波功能。

　　优势：

　　无需外接电源，充电一次可连续测量500台次。

　　自动进行波形畸变校正、温度校正、电压/电流校正。

　　适用于无大容量短路试验条件的单位。

　　KST-205A直流电阻测试仪

　　功能：测量高低压绕组直流电阻，支持助磁法快速测量。

　　精度：满足GB/T 1094.1标准要求。

　　KST-430A绝缘电阻测试仪

　　功能：测量绕组间绝缘电阻及吸收比，评估绝缘状态。

　　安全：测试后需对变压器充分放电。

　　四、测量注意事项

　　安全操作：

　　测量时避免接触测试线金属部分，防止电击。

　　短路试验时确保非加压侧短接良好，防止数据误差。

　　使用有地线的电源插座，避免电压/电流过量限工作。

　　参数设置：

　　测试500KVA或630KVA变压器时，需设置参比容量以避免阻抗电压交叉误判。

　　根据变压器铭牌数据选择试验电源容量(如50KVA变压器需≥2kW电源)。

　　环境适应性：

　　测量前确保变压器器身温度与大气温度相差≤±5℃，减少热误差。

　　避免在潮湿、高温或强电磁干扰环境下操作。

　　五、技术优势与应用价值

　　节能效益：SCB18空载损耗降低15%-20%，负载损耗持平，综合能效提升显著，符合绿色低碳发展趋势。

　　测量效率：集成化设备简化接线，单次测量时间缩短至30分钟内，提高现场工作效率。

　　数据可靠性：高精度仪器(±0.1%误差)满足电力行业标准要求，为能效评估提供依据。
