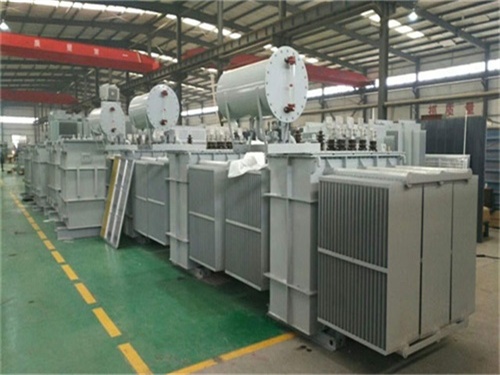

　　S22油浸式变压器规格解析

　　S22系列油浸式变压器是新一代节能型配电变压器，基于GB 20052-2020《电力变压器能效限定值及能效等级》标准设计，属于二级能效产品(部分型号可达一级能效)，采用全密封波纹油箱、优质硅钢片铁芯和低损耗绕组，具备高效节能、低噪音、免维护等特点，广泛应用于10kV/35kV配电系统。以下从技术参数、核心优势、选型要点、典型应用四方面展开说明。

　　一、S22油浸式变压器技术参数

1. 基本电气参数

   项目	典型值	标准依据
   额定电压	高压侧：10kV±5%/35kV±2×2.5%；低压侧：0.4kV	GB/T 1094.1-2013
   额定容量	30kVA~2500kVA（10kV级）；50kVA~31500kVA（35kV级）	用户需求定制
   短路阻抗	10kV级：4%~4.5%；35kV级：6%~8%	GB/T 1094.5-2008
   绝缘等级	A级（绕组温升限值65K）	GB/T 1094.2-2013

   　　能效指标

   　　空载损耗：较GB 20052-2013标准限值降低10%~15%(例如：1000kVA型号空载损耗≤0.98kW)。

   　　负载损耗：较S13型降低5%~8%(例如：1000kVA型号负载损耗≤7.5kW，80℃基准)。

   　　能效等级：二级能效(部分型号通过优化设计可达一级能效)。

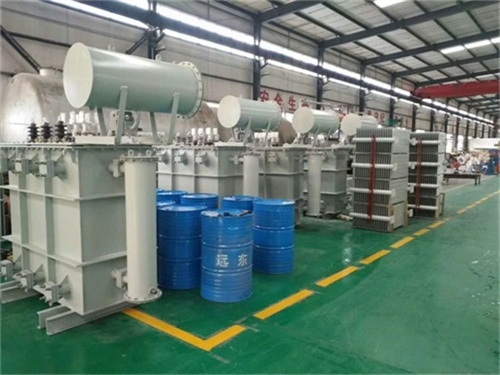

   　　结构与材料

   　　铁芯：高导磁冷轧硅钢片(如23ZH90)，叠片系数≥0.97，阶梯接缝设计降低空载损耗。

   　　绕组：铜导线或铜箔，层间绝缘采用电缆纸+DMD复合绝缘，抗短路能力强。

   　　油箱：全密封波纹油箱，自动补偿油体积变化，免维护周期≥20年。

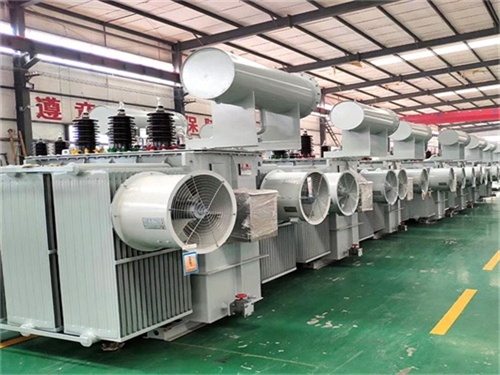

   　　冷却方式：ONAN(油浸自冷)，可选ONAF(油浸风冷)提升容量。

   　　二、S22油浸式变压器的核心优势

   　　高效节能

   　　损耗降低：空载损耗较S11型降低15%~20%，负载损耗降低8%~10%，年节电量显著(以1000kVA为例，年节电约0.6万~0.8万kWh)。

   　　温升优化：绕组平均温升≤60K(A级绝缘)，延长绝缘寿命。

   　　高可靠性

   　　全密封设计：波纹油箱完全隔离空气与油接触，避免油质劣化，减少维护需求。

   　　抗短路能力：通过突发短路试验(IEC 60076-5)，耐受32倍额定电流冲击。

   　　低噪音与环保

   　　噪音水平：≤50dB(1米处，1000kVA)，满足居民区要求。

   　　环保性：变压器油符合IEC 60296标准，退役后可回收处理，绕组材料无铅、无六价铬。

   　　经济性

   　　全生命周期成本低：初始投资较非晶合金变压器低15%~20%，运维成本降低50%以上。

   　　三、选型要点与注意事项

   　　容量选择

   　　负载特性：

   　　动力负载(如电机)：按负载总和的1.2~1.3倍选择(例如：负载总和800kVA，选1000kVA)。

   　　照明负载：按负载总和的1.1倍选择。

   　　未来扩容：预留20%~30%裕量，避免短期过载。

   　　电压调整

   　　分接开关：

   　　10kV侧通常配置±5%无励磁调压分接开关(3档)。

   　　35kV侧配置±2×2.5%无励磁调压分接开关(5档)。

   　　低压侧电压：根据末端设备要求选择(如0.4kV或0.69kV)。

   　　防护与安装

   　　防护等级：IP20(防直击异物)，户外安装需加装防护罩(IP23或IP33)。

   　　安装方式：

   　　基础安装：需平整、坚固，底部加装减震垫。

   　　杆上安装：适用于小容量变压器(≤315kVA)，需符合GB/T 17467标准。

   　　附件配置

   　　油位计：标配磁翻板式油位计，带温度补偿功能。

   　　压力释放阀：开启压力55kPa，防止油箱过压。

   　　气体继电器：轻瓦斯报警、重瓦斯跳闸，保护变压器内部故障。

   　　四、运维关键与常见问题

   　　日常巡检

   　　油位检查：油位应在油位计1/4~3/4范围内，低温环境需补油。

   　　油温监控：顶层油温≤95℃(环境温度40℃时)，超温需检查负载或散热。

   　　声音检查：正常为均匀嗡嗡声，异常噪音(如放电声、爆裂声)需立即停机。

   　　定期维护

   　　项目 周期 内容

   　　油样检测 每3年 检测击穿电压、含水量、酸值，指标不合格需换油。

   　　紧固检查 每6个月 检查高低压侧接线端子、接地螺栓是否松动(扭矩值：M12螺栓≥35N·m)。

   　　密封检查 每5年 检查波纹油箱焊缝、法兰密封垫是否老化。

   　　常见故障与处理

   　　油位异常：

   　　原因：漏油、温度变化、呼吸器堵塞。

   　　处理：补油、修复漏油点、清理呼吸器。

   　　油温过高：

   　　原因：过载、散热不良、内部故障。

   　　处理：降低负载、清理散热器、取油样分析。

   　　气体继电器动作：

   　　原因：内部局部放电、匝间短路。

   　　处理：停机检修，必要时返厂大修。

   　　五、典型应用案例

   　　案例1：工业园区配电

   　　场景：某化工园区10kV配电室。

   　　选型：S22-1600/10(1600kVA，空载损耗≤1.2kW，负载损耗≤9.2kW)。

   　　优势：高效节能降低企业用电成本，全密封设计减少维护工作量。

   　　案例2：农村电网改造

   　　场景：某山区35kV变电站。

   　　选型：S22-5000/35(5000kVA，IP33防护，杆上安装)。

   　　优势：抗短路能力强，适应山区恶劣环境，低噪音减少扰民。

   　　六、总结与建议

   　　核心结论：

   　　S22油浸式变压器是10kV/35kV配电系统的主流选择，兼顾能效、可靠性与经济性。

   　　选型需结合负载特性、环境条件和运维能力。

   　　用户建议：

   　　采购方：要求厂商提供能效认证报告、型式试验报告及油样检测方法。

   　　运维方：

   　　建立设备台账，记录巡检、维护、油样数据。

   　　配置在线监测系统(如油温、油位、气体继电器信号远传)，实现智能化运维。

   　　风险提示：

   　　严禁超负载运行，否则可能导致绝缘加速老化。

   　　长期停运后需检测油质，确认合格后方可送电。

   　　通过科学选型与规范运维，S22油浸式变压器可显著提升配电系统的能效和可靠性，为工业、商业及农村电网提供稳定电力保障。
