　　35kV SCB18干式变压器技术解析与关键应用指南

　　SCB18系列干式变压器是针对35kV中压配电系统设计的高效节能设备，采用非包封绕组、环氧树脂浇注工艺，具备一级能效(GB 20052-2020)、高防火性能(F1级绝缘)和低噪音特性，广泛应用于轨道交通、新能源电站、工业园区等对安全性和能效要求严苛的场景。以下从技术特性、核心优势、选型要点、运维关键四方面展开分析。

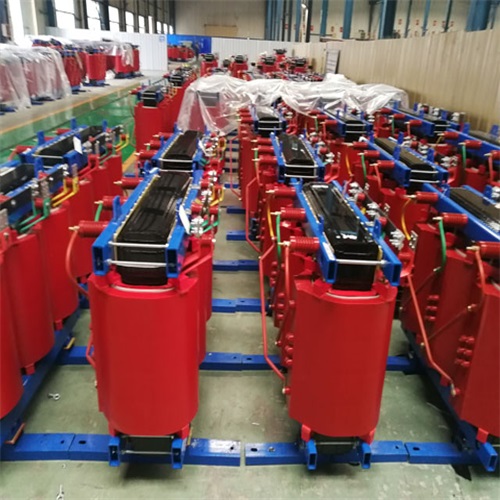

　　一、35kV SCB18干式变压器技术特性

1. 电气参数

   项目	典型值	标准依据
   额定电压	高压侧：35kV±2×2.5%；低压侧：10.5kV/0.4kV	GB/T 1094.11-2022
   额定容量	500kVA~31500kVA（单台最大容量）	用户需求定制
   短路阻抗	6%~10%（根据容量调整）	GB/T 1094.5-2008
   绝缘等级	F级（绕组温升限值100K）	GB/T 1094.2-2013

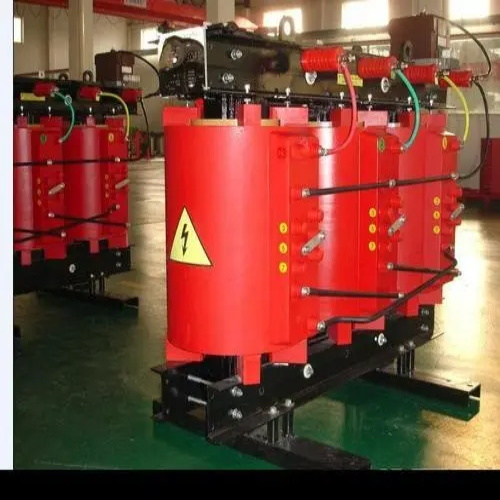

   　　结构特点

   　　绕组材料：采用铜箔或漆包铜线，层间绝缘为Nomex纸(耐温220℃)，局部放电≤5pC(1.5倍额定电压下)。

   　　铁芯材料：高导磁冷轧硅钢片(30ZH120)，叠片系数≥0.96，空载损耗较S11型降低40%。

   　　防护等级：IP2X(防触电)，可升级至IP3X(防尘)。

   　　能效与环保

   　　空载损耗：较GB 20052-2013标准限值低15%~20%(例如：1600kVA型号空载损耗≤1.32kW)。

   　　负载损耗：采用多股并绕+分段圆筒式结构，降低涡流损耗，负载损耗较S13型降低10%。

   　　环保性：绕组材料符合RoHS指令，无卤素、无铅，退役后可回收率≥95%。

   　　二、SCB18干式变压器的核心优势

   　　高效节能

   　　一级能效认证：全负载范围内效率≥98.5%，年节电量可达数千度(以1600kVA为例，年节电约1.2万kWh)。

   　　低损耗设计：通过优化铁芯截面积和绕组匝数，空载损耗较SCB10型降低30%。

   　　高安全性

   　　防火防爆：环氧树脂浇注体通过UL94 V-0阻燃测试，耐火极限≥180分钟。

   　　抗短路能力：通过突发短路试验(IEC 60076-5)，耐受32倍额定电流冲击。

   　　低维护成本

   　　免维护设计：无油化结构，无需定期换油、滤油，运维成本降低60%以上。

   　　长寿命：设计寿命≥30年，绕组热老化寿命(按IEC 60076-7)可达200,000小时。

   　　环境适应性

   　　高海拔运行：可在海拔≤4000m地区使用(需降容5%/1000m)。

   　　耐候性：-40℃~+50℃环境温度下稳定运行，湿度≤95%(无凝露)。

   　　三、选型要点与注意事项

   　　容量选择

   　　根据负载类型确定容量：

   　　动力负载(如电机)：按负载总和的1.2倍选择(例如：负载总和1200kVA，选1600kVA)。

   　　照明负载：按负载总和的1.1倍选择。

   　　未来扩容：预留20%~30%裕量，避免短期过载。

   　　电压调整

   　　分接开关：35kV侧通常配置±2×2.5%有载调压分接开关，适应电压波动。

   　　低压侧电压：根据末端设备要求选择(如10.5kV或0.4kV)。

   　　防护与安装

   　　防护等级：

   　　室内安装：IP2X(防触电)即可。

   　　室外或粉尘环境：需IP3X或加装防护外壳。

   　　安装方式：

   　　落地安装：基础需平整，底部加装减震垫。

   　　墙上安装：需专用支架，承重≥变压器重量的2倍。

   　　附件配置

   　　温控系统：标配PT100温度传感器+智能温控仪(显示三相绕组温度，超温报警/跳闸)。

   　　风机：容量≥1000kVA时建议配置，强制风冷可提升容量30%~50%。

   　　防护外壳：根据环境选择(如不锈钢外壳防腐蚀，铝合金外壳轻量化)。

   　　四、运维关键与常见问题

   　　日常巡检

   　　温度监控：红外测温仪检测绕组热点温度(≤130℃)，超温需检查负载或通风。

   　　声音检查：正常为均匀嗡嗡声，异常噪音(如放电声、爆裂声)需立即停机。

   　　外观检查：环氧树脂表面无裂纹、变色，紧固件无松动。

   　　定期维护

1. 项目	周期	内容
   紧固检查	每6个月	检查高低压侧接线端子、接地螺栓是否松动（扭矩值：M16螺栓≥70N·m）。
   绝缘测试	每3年	用2500V兆欧表测量绝缘电阻，≥1000MΩ（20℃时），下降超过30%需检修。
   清洁	每1年	用干燥压缩空气（≤0.5MPa）清除绕组灰尘，禁止湿布或液体清洁。

   　　常见故障与处理

   　　绕组过热：

   　　原因：负载过大、通风不良。

   　　处理：降低负载、清理通风道、检查风机是否正常运行。

   　　局部放电：

   　　原因：环氧树脂浇注缺陷、表面污秽。

   　　处理：停机检修，必要时返厂重新浇注。

   　　噪音异常：

   　　原因：铁芯松动、夹件共振。

   　　处理：紧固铁芯螺栓，加装减震垫。

   　　五、典型应用案例

   　　案例1：新能源电站

   　　场景：某50MW光伏电站，35kV升压站。

   　　选型：SCB18-20000/35(20MVA，空载损耗≤16.5kW，负载损耗≤98kW)。

   　　优势：高能效降低站用电损耗，防火性能满足消防要求。

   　　案例2：轨道交通

   　　场景：某地铁牵引变电所。

   　　选型：SCB18-1600/35(1.6MVA，IP3X防护，加装减震装置)。

   　　优势：低噪音(≤50dB)满足地铁环境要求，抗短路能力强。

   　　六、总结与建议

   　　核心结论：

   　　SCB18干式变压器是35kV中压配电系统的理想选择，兼顾能效、安全与环保。

   　　选型需综合考虑负载特性、环境条件和未来扩容需求。

   　　用户建议：

   　　采购方：要求厂商提供能效认证报告、型式试验报告及温控系统说明书。

   　　运维方：

   　　建立设备台账，记录巡检、维护、故障数据。

   　　配置智能监控系统(如温度、局放在线监测)，实现预防性维护。

   　　风险提示：

   　　严禁超负载运行，否则可能导致绝缘加速老化。

   　　长期停运后需测量绝缘电阻，确认合格后方可送电。

   　　通过科学选型与规范运维，35kV SCB18干式变压器可显著提升配电系统的可靠性和经济性，为工业与基础设施项目提供稳定电力保障。
