　　充电桩变压器安全施工：全流程规范、风险防控与合规要点

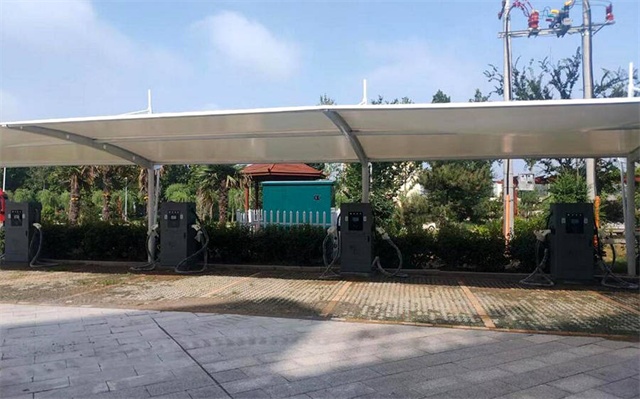

　　充电桩变压器(含箱式变电站、干式/油浸式变压器)安全施工核心遵循“前期筹备合规化、安装过程标准化、试验验收严格化、运维交接规范化”原则，覆盖从基础施工到投运的全链条，重点防控触电、火灾、设备损坏等风险，以下为可落地的技术实操指南。

　　一、施工前期筹备(安全施工的前提)

　　1. 资质与方案准备

　　资质要求：施工单位需具备《承装(修、试)电力设施许可证》(四级及以上，10kV及以下)，施工人员需持高压电工证、特种作业操作证，焊工、起重工需持证上岗;

　　技术方案：编制《充电桩变压器施工组织设计》《安全专项方案》，明确吊装方案、接线规范、停电范围、应急预案，报监理单位与供电公司审批;

　　图纸核对：核对设计图纸与现场实际(如基础尺寸、接地位置、电缆路径)，重点确认变压器容量、电压等级、防护等级是否匹配场景需求。

　　2. 现场与设备准备

　　现场条件：

　　施工区域设置封闭围栏(高度≥1.8米)、警示标识(“高压危险”“施工区域禁止入内”)，夜间加装警示灯;

　　清理施工区域障碍物，预留吊装通道(宽度≥设备宽度+1米)、检修空间(距设备外壳≥0.8米);

　　户外施工需搭建防雨棚(油浸式变压器)，避免设备受潮;地下充电站需确认通风、排水达标(湿度≤80%)。

　　设备检查：

　　开箱验收：核对设备型号、铭牌参数、附件完整性(如绝缘子、接地端子、说明书)，外观无磕碰、渗漏;

　　绝缘测试：用2500V兆欧表测绕组绝缘电阻(≥100MΩ，25℃)，油浸式变压器检测油位、油质(耐压≥35kV);

　　工具准备：绝缘工具(验电器、绝缘手套、接地线)需经耐压试验合格，起重设备(吊车、叉车)需年检合格。

　　二、核心施工环节安全规范(按流程执行)

　　1. 基础施工安全

　　基础要求：混凝土基础强度≥C30，尺寸比变压器底座大100~200mm，水平度误差≤2mm/m，预留接地螺栓(≥4个，材质镀锌钢);

　　接地系统：

　　接地极采用∠50×5×2500mm角钢，间距≥5米，埋深≥0.8米，接地网采用φ12mm镀锌圆钢，与基础接地螺栓可靠焊接;

　　接地电阻≤4Ω(敏感区域≤1Ω)，测试合格后记录;

　　安全要点：基坑开挖需设置边坡支护(深度≥1.5米时)，避免坍塌;焊接作业需配备灭火器，防止火灾。

　　2. 设备吊装安全

　　吊装方案：根据设备重量(315kVA干式约1.5吨，1250kVA油浸式约5吨)选择吊车吨位，吊点对准设备吊环，严禁吊拉绝缘子、套管;

　　吊装操作：

　　专人指挥(持起重指挥证)，统一信号，吊装过程平稳缓慢，避免碰撞;

　　设备落地时垫设橡胶减振垫(或弹簧减振器)，调整水平度，紧固地脚螺栓(扭矩符合厂家要求);

　　安全防护：吊装区域禁止无关人员停留，吊车支腿下方铺垫钢板，防止地面沉降。

　　3. 电气接线安全

　　(1)高压侧接线(10kV)

　　停电操作：严格执行“停电—验电—接地—挂牌”流程，在高压电源侧悬挂“禁止合闸，有人工作”标识牌;

　　接线规范：

　　高压电缆采用YJV228.7/15kV型，敷设时避免弯曲半径过小(≥电缆直径20倍)，穿管保护(过马路、地下时);

　　接线端子压接牢固，涂抹导电膏，螺栓扭矩达标(M16螺栓≥40N·m)，相间距离≥125mm，对地距离≥200mm;

　　绝缘防护：接线后用2500V兆欧表测电缆绝缘电阻(≥100MΩ)，无短路、接地现象。

　　(2)低压侧接线(0.4kV)

　　接线要求：三相导线颜色区分(A黄、B绿、C红、N蓝、PE黄绿双色)，铜排截面匹配负荷(630kVA以下≥120mm²);

　　保护配置：低压侧配置塑壳断路器(MCCB)、漏电保护器(动作电流≤30mA，动作时间≤0.1s)，与充电桩回路一一对应;

　　计量与接地：安装总计量表(精度0.5级)，PE线与接地网可靠连接，重复接地电阻≤4Ω。

　　(3)控制回路接线

　　智能模块(如监控、动态功率分配)接线牢固，通讯线(RS485/4G)与动力线分开敷设(间距≥300mm)，避免干扰;

　　二次回路绝缘电阻≥1MΩ(500V兆欧表)，接线标识清晰，与图纸一致。

　　4. 箱体与防护安装

　　箱体固定：户外箱变紧固在地脚螺栓上，密封胶条完好，防护等级达标(户外IP54，地下IP55);

　　防火防爆：

　　干式变压器加装弧光保护装置，油浸式变压器配置压力释放阀，周围无易燃物(距离≥5米);

　　地下充电站配备气体灭火系统，箱体通风口加装防火阀;

　　防雷保护：箱变顶部安装避雷针(或接入建筑物防雷系统)，高压侧、低压侧均配置SPD(防雷器)，型号适配电压等级(10kV侧选17kV，0.4kV侧选2.5kV)。

　　三、试验验收安全(投运前关键环节)

　　1. 核心试验项目(按GB 501502016执行)

　　2. 验收流程

　　资料验收：收集设备合格证、型式试验报告、施工记录、试验报告，整理归档;

　　现场验收：核对接线正确性、接地可靠性、防护完整性，无渗漏、松动、异响;

　　联动试验：与充电桩、EMS系统联动测试，验证动态功率分配、远程控制功能;

　　供电公司验收：提交验收资料，经供电公司现场核查合格后，方可接入电网。

　　四、施工风险防控与应急预案

　　1. 主要风险与防控措施

　　2. 应急预案

　　触电急救：立即切断电源(或用绝缘工具使伤者脱离电源)，对心跳呼吸停止者进行心肺复苏，拨打120;

　　火灾处置：立即停止施工，用干粉灭火器(油浸式火灾)、二氧化碳灭火器(电气火灾)灭火，拨打119;

　　设备故障：施工中发现设备异常(如绝缘电阻过低、渗漏油)，立即停止作业，联系厂家检修，禁止强行投运。

　　五、运维交接与安全注意事项

　　1. 运维交接

　　向运维单位移交施工图纸、试验报告、设备说明书、接地测试记录等资料;

　　开展运维培训，讲解设备操作流程、日常巡检要点(如油温、油位、噪音)、常见故障处理方法;

　　明确安全责任划分，签订交接协议。

　　2. 日常运维安全

　　定期巡检：每周检查设备外观、接地、密封，每月测绝缘电阻、接地电阻，每年进行油质检测(油浸式);

　　故障处理：设备故障时需停电检修，悬挂标识牌，禁止带电作业;

　　安全距离：运维人员与高压侧保持≥0.7米安全距离，操作时穿戴绝缘防护用品。

　　总结

　　充电桩变压器安全施工的核心是“合规、标准、可控”：前期筹备需完善资质与方案，安装过程严格执行接线、吊装、接地规范，试验验收按标准逐项验证，同时强化风险防控与应急处置。施工全程需坚守“安全第一、预防为主”原则，确保人身、设备、电网三重安全，为充电站长期稳定运行奠定基础。
