　　充电桩箱变容量选型(专业实操版，精准匹配+避坑指南)

　　充电桩箱变容量核心取决于充电桩总功率、负载率、功率因数、预留扩容四大核心因素，核心原则：宁大勿小、预留余量、适配波动，严禁小容量带大负载(超温烧毁、频繁跳闸)，严格遵循GB/T 30845《电动汽车充电基础设施技术要求》，分选型公式、精准匹配、场景方案、避坑要点，直接落地选型，无需复杂计算。

　　一、 先明确：箱变容量选型核心依据(不踩错配根源)

　　选型前先理清3个关键前提，是容量确定的根本，避免盲目选型

　　1. 核心关联逻辑：箱变容量=内置变压器容量，充电桩箱变无额外功率损耗，容量选型本质是变压器容量选型，适配10kV/0.4kV变压输出

　　2. 关键影响参数(缺一不可)

　　✅ 充电桩总功率：所有快充桩额定功率之和(单桩60kW/120kW为主，是基础值)

　　✅ 负载率：zui佳区间60%~80%(国标推荐，兼顾效率、散热、寿命，适配充电桩频繁启停)，严禁长期满载(≥90%)、过载运行

　　✅ 功率因数：快充桩非线性负载，需无功补偿，补偿后功率因数≥0.95(必须达标，否则容量需放大)

　　✅ 扩容余量：预留20%~30%(后期增桩无需换箱变，性价比******)

　　3. 核心选型公式(精准无误差，直接套用)

　　基础公式：箱变容量(kVA) = 充电桩总功率(kW) ÷ 负载率 ÷ 功率因数

　　实用公式(含20%扩容余量，优先用)：箱变容量(kVA) = 充电桩总功率(kW) × 1.2 ÷ 0.75 ÷ 0.95

　　✅ 公式解读：1.2=扩容系数，0.75=******负载率中间值，0.95=补偿后功率因数，适配所有快充桩工况

　　二、 核心选型：单桩功率对应箱变容量(直接套用，无需计算)

　　先明确单桩功率(充电桩主流规格)，再按桩数算总功率，对应箱变容量，精准匹配无冗余

　　1. 主流单桩功率(2类核心，覆盖90%场景)

　　✅ 60kW 单相/三相快充桩：小区、商业区主流，单桩额定电流≈91A，适配家用车

　　✅ 120kW 三相快充桩：城区快充站、高速服务区主流，单桩额定电流≈182A，适配商用车/快充需求

　　2. 桩数-总功率-箱变容量精准匹配表(含扩容，******负载率60%~80%)

　　补偿后功率因数按0.95计算，扩容余量20%，直接对应，避免错配

　　3. 特殊场景容量修正(避免过载，必看)

　　充电桩工况特殊，部分场景需在基础容量上修正，放大规格，适配极端工况

　　1. 夏季高温场景：户外暴晒，箱变散热效率下降10%~15% → 容量放大10%(如630kVA选800kVA)

　　2. 24h满负荷运行：场站无低谷期，长期高负载 → 容量放大15%(如800kVA选1000kVA)

　　3. 无无功补偿：未装滤波补偿柜，功率因数≤0.85 → 容量放大15%~20%

　　4. 超充桩场景：单桩180kW/240kW，冲击电流大 → 单桩对应箱变容量≥200kVA(1台180kW桩配200kVA，2台配400kVA)

　　5. 偏远电网场景：电网电压波动大(±10%以上)→ 容量放大10%，提升抗波动能力

　　三、 3套成熟箱变容量方案(按场景选型，直接落地)

　　按充电桩场站规模、场景需求，整合3套标准化方案，覆盖所有应用场景，无需二次核算

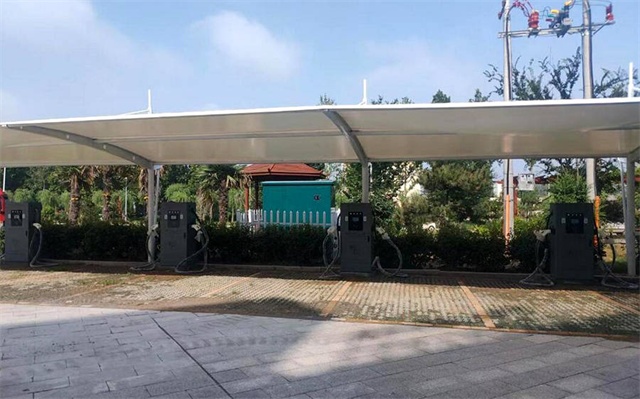

　　方案1： 小型场站标配方案(适配3~6台60kW桩)

　　✅ 适配场景：小区、社区便利店、小型商业区，24h低负载运行，后期无增桩计划

　　✅ 核心参数：总功率180~360kW，推荐箱变容量315~400kVA

　　✅ 选型逻辑：负载率65%~75%，预留20%扩容，无需放大规格，性价比最高

　　✅ 配套要求：标配滤波型无功补偿(功率因数≥0.95)，自然通风+低噪风冷，适配户外安装

　　方案2： 中型场站高配方案(适配7~12台60kW/3~6台120kW桩)

　　✅ 适配场景：城区主干道、商圈快充站，24h中高负载运行，夏季高温暴晒，后期计划增2~3台桩

　　✅ 核心参数：总功率420~720kW，推荐箱变容量630~800kVA

　　✅ 选型逻辑：负载率68%~78%，预留30%扩容，夏季高温放大10%，抗冲击、耐高负载

　　✅ 配套要求：高配高效滤波补偿(功率因数≥0.96)，强制风冷+遮阳隔热，临近居民区需低噪设计

　　方案3： 大型场站顶配方案(适配13~20台60kW/7~10台120kW桩)

　　✅ 适配场景：高速服务区、城市枢纽、物流园，24h满负载运行，极端高温，后期增桩需求大

　　✅ 核心参数：总功率780~1200kW，推荐箱变容量1000~1250kVA

　　✅ 选型逻辑：负载率70%~80%，预留30%扩容，高温+满负载双重放大15%，无过载风险

　　✅ 配套要求：顶配高阶滤波补偿(抑制3/5次谐波)，工业空调+强制风冷双散热，全智能监控，适配极端工况

　　四、 关键补充：箱变容量与配套部件匹配(避免局部短板)

　　箱变容量确定后，需同步匹配高低压部件，避免“大箱变配小部件”导致故障，核心部件容量精准对应

　　1. 高压侧部件匹配(10kV进线)

　　2. 低压侧部件匹配(0.4kV出线)

　　3. 充电桩分支回路匹配

　　- 60kW桩：每1~2台配1个160A塑壳断路器，分支电缆3×50mm²

　　- 120kW桩：每1台配1个250A塑壳断路器，分支电缆3×95mm²

　　五、 箱变容量选型避坑指南(严禁踩雷，避免返工)

　　1. 坑1： 按“总功率=箱变容量”选型(如360kW总功率选315kVA)→ 忽略负载率和功率因数，长期过载，变压器超温烧毁，必须按公式核算

　　2. 坑2： 追求“小容量省成本”，负载率>90% → 变压器发热量激增30%，散热失效，频繁跳闸，寿命缩短50%，宁大勿小

　　3. 坑3： 不预留扩容，后期增桩需换箱变 → 换箱变成本是初期选型的2~3倍，且停电影响运营，必须预留20%~30%

　　4. 坑4： 忽略无功补偿，按功率因数1.0选型 → 实际功率因数≤0.9，容量不足，需放大规格，必须配套滤波补偿

　　5. 坑5： 只看容量，不匹配部件 → 大箱变配小断路器/电缆，部件先过载，箱变容量再大也无用，需同步匹配

　　6. 坑6： 超充桩按普通桩选型 → 180kW超充桩冲击电流大，单桩需对应200kVA，严禁多台超充桩共用小容量箱变

　　六、 容量选型后验证方法(确保精准，合格投运)

　　选型完成后，通过2步验证，避免错配，投运无隐患

　　1. 空载验证：箱变空载送电30min，测低压侧电压380±10V，变压器无异常温升、异响，容量匹配电网电压

　　2. 带载验证：分3步带载，逐步提升负载

　　✅ 半载(50%负载)：运行1h，变压器顶层油温≤70℃，电流平衡，无发热

　　✅ 满载(100%负载)：运行2h，顶层油温≤85℃，部件无过载，保护无误动

　　✅ 超载(110%负载)：短时运行30min，超温保护及时动作，无故障扩大

　　3. 核心标准：满载运行时，负载率控制在60%~80%，即为选型合格
