户外箱式变压器（预装式变电站）是一种将高压开关设备、变压器和低压配电装置集成于一体的紧凑型户外配电设备，广泛应用于城市电网改造、工业园区、新能源并网等场景。以下是其核心解析：

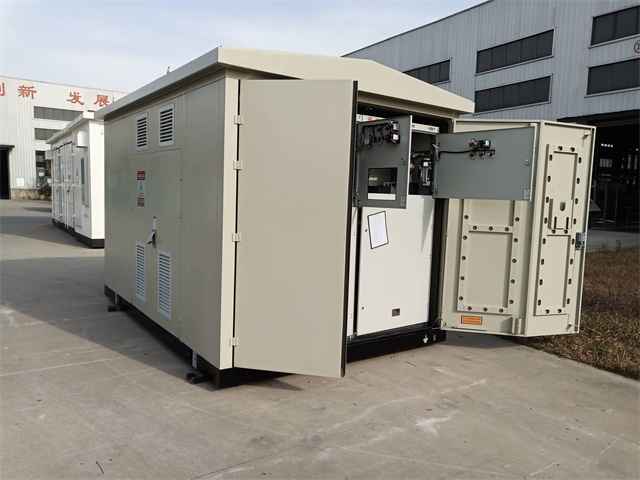

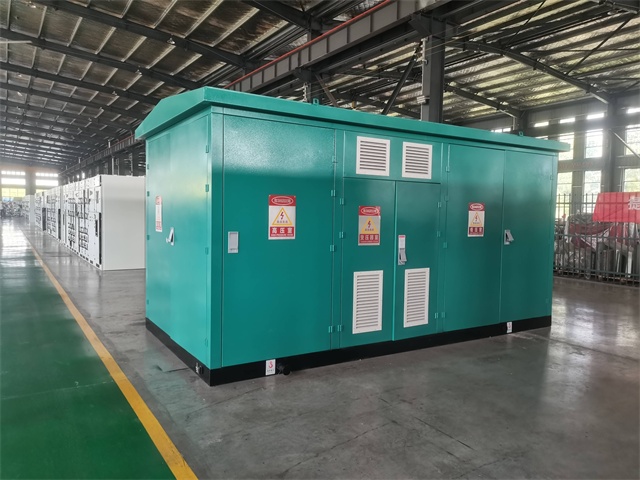

1. 结构组成

• 三室隔离设计：
  • 高压室：配置负荷开关、熔断器、避雷器等，实现进线保护与控制。
  • 变压器室：内置干式或油浸式变压器（常用容量200kVA~2500kVA）。
  • 低压室：配备断路器、无功补偿装置、计量表计等，完成电能分配。
• 外壳防护：
  • 材质：不锈钢、镀锌钢板或玻璃钢，防腐等级达C4级（适合沿海/工业环境）。
  • 防护等级：IP54（防尘、防溅水），门缝加装密封条，顶部设防雨檐。

2. 核心技术特点

• 环境适应性：
  • 散热设计：自然通风+强制风冷（可选），顶部设散热百叶窗，内部温度≤70℃。
  • 防凝露：配置温湿度控制器及加热器，避免潮湿环境绝缘下降。
• 安全防护：
  • 五防联锁：防误操作（带电闭锁、机械联锁）。
  • 防触电：高压室门带电磁锁，低压室设绝缘防护板。
  • 防火：变压器室填充砂石或安装自动灭火装置（如气溶胶）。
• 智能化扩展：
  • 可集成RTU（远程终端单元），实现遥测、遥信、遥控功能。
  • 选配在线监测模块（温度、局放、气体含量）。

3. 性能参数对比

4. 应用场景

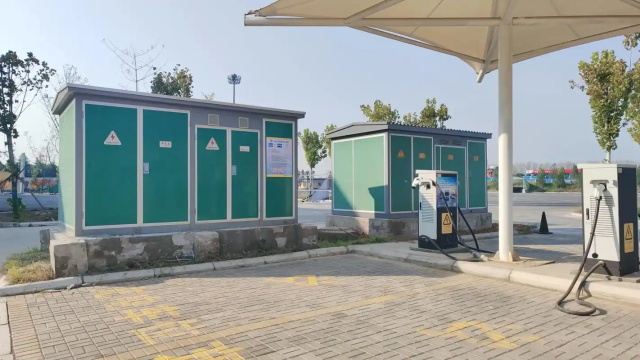

• 城市配电：小区、商业综合体、路灯供电（替代传统杆上变）。
• 新能源领域：光伏电站升压并网、风电场集电线路。
• 临时用电：建筑工地、展会活动（移动式箱变）。
• 偏远地区：无人值守变电站，配套SCADA系统远程监控。

5. 与传统变压器的对比

6. 选型关键点

• 负载特性：冲击性负载（如电机启动）需选大容量变压器（1.2倍过载能力）。
• 环境温度：高温地区（>40℃）需强化散热或选用干式变压器。
• 防护等级：沿海/化工厂选IP65，内陆干燥区可用IP44。
• 智能需求：是否需要配网自动化接口（如IEC 61850协议）。

7. 发展趋势

• 紧凑化设计：采用气体绝缘（GIS）技术，体积缩小40%。
• 新能源融合：集成储能接口，支持光伏直连（DC/AC混合箱变）。
• 预制化程度：按模块化设计，支持工厂预调试，现场“即插即用”。

户外箱式变压器通过高度集成和智能设计，显著降低了配电系统的建设与运维成本，是现代化电网向小型化、智能化转型的关键设备。
