　　充电桩变压器技术深化与工程应用指南

　　充电桩变压器作为电动汽车充电系统的“电力枢纽”，核心功能是将电网高压(10kV/35kV)安全降压至充电模块适配的低压(380V/220V)，需满足高频启停、宽负载波动、多场景防护等特殊要求。以下从技术细节、工程选型、现场实施、运维优化等维度展开深度解析：

　　一、核心技术参数深化(工程选型关键依据)

　　1. 电压与调压系统

　　输入电压：10kV(配网主流)、35kV(大型充电站/工业园区)，允许波动范围±10%(适配电网电压偏差);

　　输出电压：三相380V±5%(适配直流充电模块输入)，部分需预留单相220V辅助绕组(供控制回路、照明等，容量占比≤5%);

　　调压方式：

　　无载调压：常规场景选用，调压范围±2×2.5%，需停电操作，成本较低;

　　有载调压：电网电压波动大(如郊区、农村)或对电压稳定性要求高的场景(如商业中心充电站)，调压范围±3×2.5%，可带载实时调压，避免充电桩因电压异常停机。

　　2. 容量与负载适配

　　容量计算逻辑：

　　变压器额定容量(Sₙ)≥ 所有充电桩额定功率总和(P₁)× 同时率(Kₜ)× 安全系数(Kₛ)

　　同时率(Kₜ)：小型站(14桩)0.81.0，中型站(510桩)0.60.8，大型站(10桩以上)0.50.7;

　　安全系数(Kₛ)：1.21.3(预留负载冗余，应对快充峰值电流冲击);

　　典型容量匹配：

　　2台120kW快充桩：Sₙ=2×120×0.9(同时率)×1.2=259.2kVA → 选315kVA;

　　8台60kW快充桩：Sₙ=8×60×0.7(同时率)×1.2=403.2kVA → 选500kVA。

　　3. 电气性能优化参数

　　接线组别：优先Dyn11(Δ/Yn11)，高压侧Δ接线抑制三次谐波，低压侧Yn接线引出中性点，适配三相四线制(充电桩多为三相负载，部分控制回路为单相);

　　短路阻抗：10kV级4%5%(减少启停电压波动)，35kV级6%7%(平衡短路电流与电压调整率);

　　损耗与能效：需符合GB 200522020 1级能效，以630kVA为例，空载损耗≤320W，负载损耗≤3800W(年运行3000小时可节约电费超500元);

　　绝缘与温升：

　　绝缘等级：户外油浸式F级(耐温155℃)，室内干式H级(耐温180℃);

　　温升限值：F级绕组温升≤100K，顶层油温升≤65K;H级绕组温升≤125K。

　　4. 防护与环境适配

　　防护等级(IP)：

　　户外露天：IP54(防尘、防淋水)，沿海/潮湿地区IP65(防盐雾、防溅水);

　　室内车库/机房：IP32(防尘、防垂直滴水);

　　特殊环境适配：

　　低温地区(20℃以下)：油浸式变压器选用低凝点变压器油(凝点≤45℃)，干式变压器加装加热装置;

　　高温地区(40℃以上)：油浸式采用ONAF(油浸风冷)，干式加装强制风冷系统。

　　二、主流类型对比与选型决策

类型	结构特点	核心优势	适用场景	关键注意事项
油浸式变压器	矿物油绝缘冷却，铁芯绕组浸于油箱内	过载能力强（可短期 1.2 倍过载）、寿命长（20-30 年）、成本适中	户外大型充电站（≥500kVA）、长期高负载	需设置储油坑（容积≥100% 油量）、防火间距≥5m
干式环氧树脂浇注变压器	绕组用环氧树脂真空浇注，无油化设计	防火防爆、噪声低（≤55dB (A)）、体积小、安装灵活	室内充电站（车库、商场）、居民区	潮湿环境需除湿（相对湿度≤85%），避免绝缘受潮

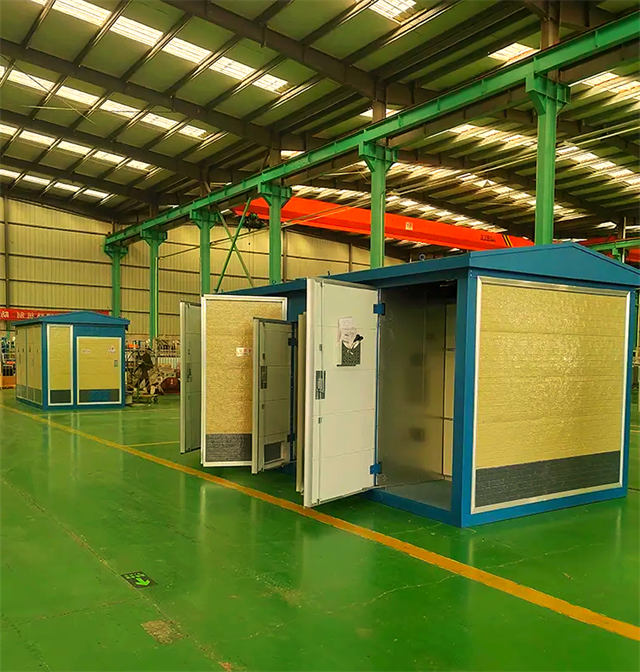

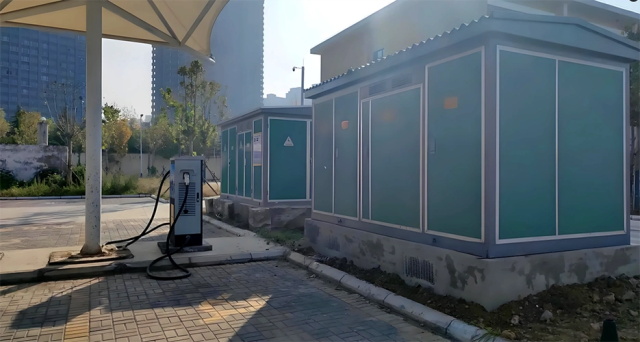

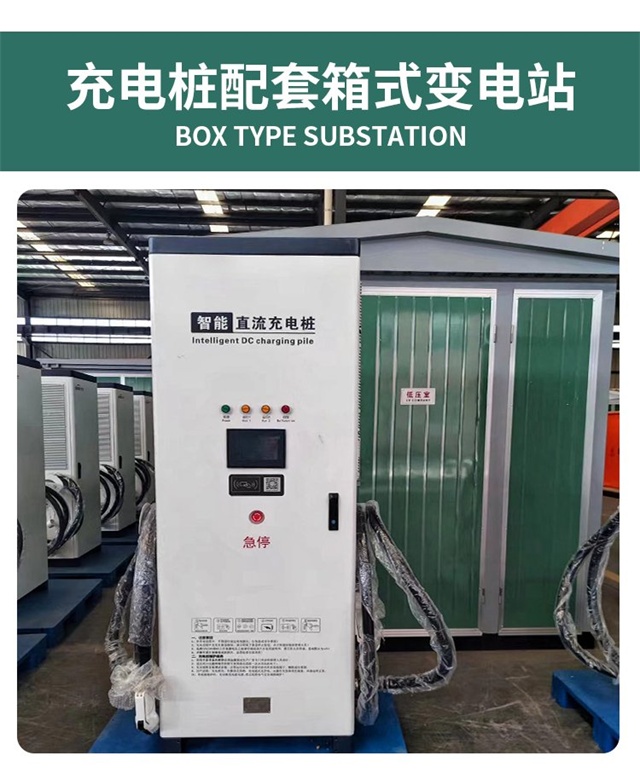

预装式箱变（含变压器）	集成变压器、高压开关、低压配电、计量装置	一体化设计、施工周期短（1-2 周）、占地小	户外快速建站、场地受限场景	通风散热（箱体两侧通风口无遮挡），接地电阻≤4Ω
模块式变压器	多模块并联，可按需扩容	扩容灵活、故障时单模块检修不影响整体运行	分期建设的大型充电站（

　　选型优先级：

　　1. 场景优先：室内→干式变压器;户外大型站→油浸式;快速建站→箱变;

　　2. 容量优先：≤315kVA→干式;≥500kVA→油浸式/箱变;

　　3. 环境优先：潮湿/沿海→IP65防护+防腐处理;低温→低凝点油/加热装置。

　　三、工程安装关键规范(避免安全隐患)

　　1. 基础与布局要求

　　基础施工：

　　油浸式：混凝土基础厚度≥200mm，承载力≥变压器重量×1.2(如630kVA油浸式约3.5吨，基础承载力≥4.2吨);

　　干式/箱变：基础高出地面100mm(防积水)，预留排水孔;

　　布局间距：

　　变压器与建筑物外墙≥1.5m，与充电桩集群≥3m;

　　周围无障碍物，检修通道≥0.8m(单侧)或1.0m(双侧)。

　　2. 接线与接地规范

　　高压侧接线：

　　10kV电缆选用YJV228.7/15kV(铜芯)，截面按额定电流选型(如315kVA额定电流≈18.1A，选3×25mm²);

　　加装氧化锌避雷器(10kV级额定电压17kV)、隔离开关、熔断器(熔丝电流为额定电流的1.52.0倍);

　　低压侧接线：

　　三相四线制(TNS系统)，N线与PE线严格分开，PE线截面≥相线截面的1/2(如相线120mm²，PE线70mm²);

　　接线端子用力矩扳手紧固(铜端子力矩：M12螺栓30N·m)，避免松动发热;

　　接地系统：

　　变压器外壳、铁芯、夹件、箱变金属外壳均可靠接地，接地引下线选用≥40×4mm扁钢或≥φ16mm圆钢;

　　接地网采用环形布置，接地电阻≤4Ω(联合接地时≤1Ω)。

　　3. 安装后检测项目

　　

检测项目	检测方法与标准
绝缘电阻测试	2500V 兆欧表，高压对低压 / 对地≥100MΩ，低压对地≥50MΩ
直流电阻测试	双臂电桥测量，三相绕组不平衡度≤2%
工频耐压试验	高压侧施加 35kV/1min，低压侧施加 4kV/1min，无击穿闪络
空载试验	施加额定电压，空载电流≤3% 额定电流，损耗符合设计值
负载试验	带 100% 额定负载，温升≤限值，电压调整率≤3%

　　四、运维管理与故障处置

　　1. 分级巡检制度

巡检级别	周期	核心检查内容
日常巡检	每日	外观无破损、漏油（油浸式）、异味；油温（油浸式≤85℃）、噪声正常；指示灯（运行 / 故障）正常
定期巡检	每周	清理表面灰尘；红外测温端子（≤70℃）；检查接地连接、冷却风扇运行状态
月度巡检	每月	测量绝缘电阻（对比历史数据无明显下降）；油浸式检查油位（油位计 1/2-2/3）、瓦斯继电器
年度检修	每年	油浸式取油样检测（介损、击穿电压、水分）；干式检查绝缘层无龟裂；接地电阻复测

　　2. 常见故障快速处置

　

故障现象	核心原因	处置措施
低压侧电压偏低（<360V）	电网电压低、分接开关位置不当、过载	调整分接开关至 Ⅱ 档（升高电压）；联系电网调压；暂停部分充电桩
运行中跳闸	短路、接地故障、油温过高保护	用摇表检测绝缘（排除短路 / 接地）；检查油温传感器；更换故障熔断器
噪声异常（嗡嗡声变大）	铁芯松动、绕组变形、基础不平整	停电紧固铁芯夹件；检测绕组直流电阻；基础垫橡胶减震垫
油浸式油温过高（>90℃）	冷却系统故障、环境温度高、油质劣化	检修冷却风扇 / 散热器；改善通风；更换变压器油（击穿电压≤35kV 时）
干式绝缘电阻下降	受潮、表面积尘	开启除湿装置；用压缩空气（0.3MPa）吹扫绝缘层

　　3. 寿命延长措施

　　避免频繁启停(每日启停≤5次)，减少铁芯磁滞损耗;

　　油浸式变压器每35年换油一次，干式变压器每2年清洁一次绝缘层;

　　夏季高温时段(10:0016:00)合理调度充电桩运行，避免变压器满负荷持续运行。

　　五、成本与能效优化

　　1. 设备成本参考(2025年市场行情)

　

容量	油浸式变压器（元）	干式变压器（元）	箱式变电站（含配电，元）
200kVA	6-9 万	10-15 万	18-25 万
500kVA	12-18 万	22-30 万	35-50 万
800kVA	20-28 万	35-45 万	60-80 万

　　2. 能效成本对比(以500kVA为例，年运行3000小时，电价0.8元/kWh)　

能效等级	空载损耗（W）	负载损耗（W）	年损耗电费（元）	5 年节约电费（元）
1 级	280	3200	988.8	2160
2 级	350	3800	1204.8	-

　　六、相关标准与合规要求

　　产品标准：GB/T 1094.12013《电力变压器》、GB/T 102282015《干式电力变压器》;

　　能效标准：GB 200522020《电力变压器能效限定值及能效等级》;

　　安装规范：NB/T 310992017《电动汽车充电设施设计规范》、GB 500572010《建筑物防雷设计规范》;

　　安全标准：GB 1094.52013《电力变压器 第5部分：承受短路的能力》。

　　如需针对具体场景(如10台120kW快充站选型、室内车库安装方案、沿海地区防腐处理)提供精准参数计算或施工图纸要点，可补充说明需求，进一步输出定制化技术方案。
