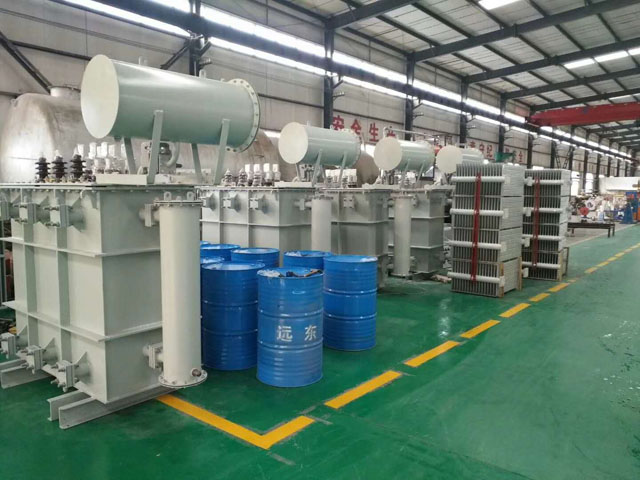

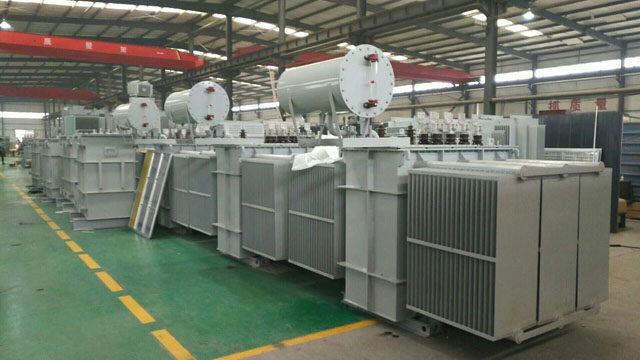

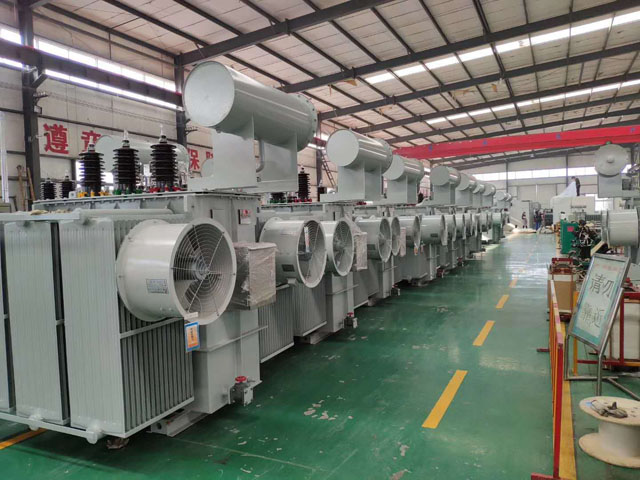

S11-3150KVA/35KV油浸式变压器
时间：2020-07-29 10:34:41 点击量：112146
变压器油箱中低压引线应在同一侧出线，低压引线三相电缆应尽量紧靠平行，并排列在BC相线圈的空间中，要注意三相电阻平衡进行配平。
(1)油箱结构尽量采用桶式油箱，加工简单可靠，密封面在上面比钟罩式油箱渗漏的机会要低一些;
(2)所有法兰面焊接可采用双面焊接，包括所有连管的法兰焊接;
(3)外加强筋、加强弯板焊接不能覆盖密封焊缝;
(4)法兰螺丝孔设计成盲孔，螺孔深度比法兰高度低3~5mm;
(5)法兰孔密封槽开成圆孔，避免采用方孔、长圆孔、椭圆孔;
(6)为防止密封条外露老化、密封面需要加工密封槽，密封胶条与密封槽形成过盈配合;
(7)所有油箱结构设计以减少油箱与外界连接的密封面为原则。第二，从装配工艺上考虑，对影响密封要求的工序进行控制。
(2)所有法兰面焊接可采用双面焊接，包括所有连管的法兰焊接;
(4)法兰螺丝孔设计成盲孔，螺孔深度比法兰高度低3~5mm;
(5)法兰孔密封槽开成圆孔，避免采用方孔、长圆孔、椭圆孔;
(7)所有油箱结构设计以减少油箱与外界连接的密封面为原则。第二，从装配工艺上考虑，对影响密封要求的工序进行控制。
