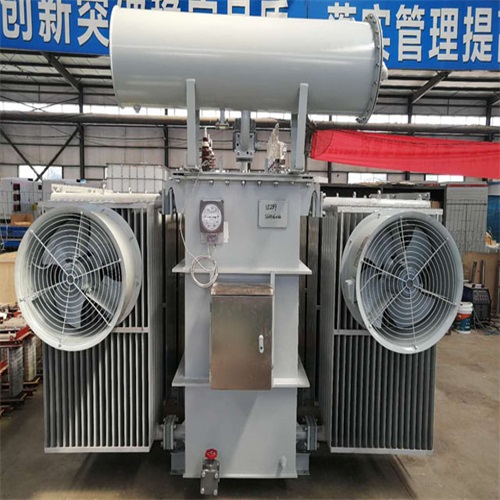

油浸式变压器是一种结构精密、功能全面的电力设备，其核心部件及辅助系统共同确保了电能的高效转换与稳定运行。以下是其主要部件及功能的详细解析：

一、核心磁路与电路部件

1. 铁芯（磁路核心）

• 材料：采用高导磁率冷轧硅钢片（如30ZH120）叠装而成，片间涂覆绝缘漆以减少涡流损耗。
• 结构：心式结构（三相三柱或五柱式），柱间通过夹件固定，确保机械强度。
• 作用：为磁通提供闭合路径，将一次侧电能转换为磁能，再传递至二次侧。

2. 绕组（电路主体）

• 类型：
  • 高压绕组：通常采用多层圆筒式或连续式结构，层间绝缘采用电缆纸（厚度0.08-0.12mm）。
  • 低压绕组：多采用螺旋式或箔式结构，导线截面根据电流密度（2.5-3.5A/mm²）设计。
• 绝缘：绕组间使用绝缘纸板筒（厚度≥3mm），端部采用角环强化绝缘。

二、绝缘与冷却系统

1. 绝缘油

• 性能要求：击穿电压≥35kV/2.5mm，含水量≤15ppm，介质损耗因数≤0.5%（90℃）。
• 功能：
  • 填充固体绝缘间隙，增强整体绝缘强度；
  • 通过自然对流或强迫循环带走热量；
  • 熄灭电弧，防止故障扩大。

2. 油箱与散热器

• 油箱：
  • 材质：Q235B碳钢板（厚度≥3mm），内部防腐处理（如喷涂H级绝缘漆）。
  • 结构：波纹油箱或散热器式油箱，波纹片高度≤50mm以控制膨胀量。
• 散热器：
  • 类型：片式散热器（散热面积按0.6-0.8m²/kVA配置）或强油风冷/水冷装置。
  • 效率：自然冷却时温升≤55K，强迫冷却时温升≤45K。

三、保护与监测装置

1. 储油柜（油枕）

• 结构：胶囊式或隔膜式，容积为油箱容积的8%-10%。
• 功能：补偿油体积热胀冷缩，防止空气与油直接接触导致氧化。

2. 气体继电器（瓦斯继电器）

• 类型：QJ系列，容积整定值：
  • 轻瓦斯：250-300cm³（发信号）；
  • 重瓦斯：1000cm³（跳闸）。
• 安装：倾斜1%-1.5%以利于气体流动。

3. 压力释放阀

• 动作压力：55kPa±10%，阀口直径按变压器容量计算（如800kVA配Φ130mm阀口）。
• 防护：带防雨罩和信号触点，动作后需人工复位。

四、调压与引出装置

1. 分接开关

• 类型：
  • 无励磁分接开关（额定调压范围±5%，如10kV级±2×2.5%）；
  • 有载分接开关（如MR公司OV型，切换时间≤50ms）。
• 触头：采用银钨合金（AgW70），接触电阻≤35μΩ。

2. 套管

• 类型：
  • 纯瓷套管（≤35kV）；
  • 油纸电容式套管（≥66kV，电容芯子由0.08mm电缆纸+0.01mm铝箔卷制）。
• 爬电距离：按污秽等级设计（如Ⅲ级污秽需≥31mm/kV）。

五、辅助部件

1. 测温装置

• 油面温控器：WTYK-802C型，带4-20mA输出，精度±1℃。
• 绕组温控器：BWY-803AT型，模拟热点温度（比油温高10-15K）。

2. 吸湿器

• 结构：硅胶罐（变色硅胶占比≥80%），底部带油封杯。
• 更换周期：硅胶变色超过2/3时更换，环境湿度>70%时缩短至3个月。

六、典型故障关联部件

提示：油浸式变压器部件的可靠性直接影响设备寿命（通常设计寿命≥30年）。日常维护需重点关注绝缘油试验（DL/T 596标准）、套管介损测量（≤1%）及分接开关动作次数（机械寿命≥50万次）。如需特定场景（如高原、湿热环境）的部件选型建议，可提供环境参数进一步分析。
