　　充电桩变压器散热设计_高温环境充电站变压器专项方案

　　随着新能源充电站建设的遍地开花，高温环境下的运营挑战日益凸显。特别是在夏季高温地区或户外暴晒场地，充电桩变压器长期承受高温负荷与瞬时大电流的双重压力，散热问题若处理不当，将直接导致变压器温升超标、绝缘老化加速，甚至引发烧毁事故。本文将深度解析充电桩变压器散热设计的核心要点及高温环境下的专项解决方案，为高温地区充电站的安全高效运行提供技术参考。

　　一、高温环境对充电桩变压器的核心威胁

　　充电桩变压器的运行寿命与其绕组平均温度呈强负相关，根据热老化公式，温度每超过允许值6℃，寿命将缩短一半。在高温环境下，这种威胁被急剧放大：

　　1. 环境温度叠加负荷温升： 户外变压器常年受阳光直射，环境温度可达40℃以上，而快充桩运行时内部损耗产生的热量，使绕组温度极易突破100℃警戒线，导致绝缘油裂解或固体绝缘材料脆化。

　　2. 散热效率显著下降： 常规自然冷却方式依赖空气对流，在高温低风速的“桑拿天”中，热量散发速度远低于产热速度，形成“热积聚”恶性循环。

　　3. 加剧谐波与过载影响： 高温会降低硅钢片的导磁性能，增加铁损;同时加速导体电阻热效应，在快充桩的高频谐波和过载冲击下，发热问题呈指数级放大。

　　二、充电桩变压器散热设计的核心原理与标准

　　散热设计的本质是平衡产热与散热，核心目标是将绕组温升控制在国家标准(GB/T 1094)允许范围内。

　　1. 热量产生机制： 变压器的热量主要来自铜损(I²R，电流热效应)和铁损(磁滞与涡流损耗)。对于快充桩专用变压器，其负荷曲线陡峭，瞬时过载带来的铜损激增是散热设计的重点。

　　2. 散热方式分类：

　　ANAF(自然风冷)： 依靠空气自然对流，结构简单，但散热能力弱，仅适用于小容量、低负荷场景。

　　AFAF(强迫风冷)： 配备风机，当温度或负荷达到设定值时自动启动，强制加速空气流动，是目前充电桩变压器的主流配置。

　　ONAF/ONAF(油浸式自然/强迫风冷)： 针对油浸式变压器，利用油的循环对流散热，配合散热器片与风机。

　　三、高温环境下的散热设计专项方案

　　针对高温环境，需从结构、材料、控制三个维度进行系统化升级设计。

　　1. 结构优化：增大散热面积，优化风道

　　高效散热器选型： 选用波纹片散热器或管式散热器，相比传统平板散热器，其散热面积提升30%以上，且具备良好的机械强度，能适应户外温差。

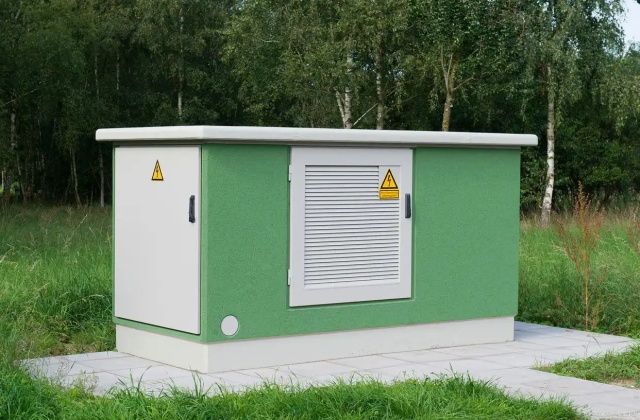

　　风道导向设计： 变压器外壳需设计合理的百叶窗或通风口，确保冷空气从底部进入，热空气从顶部快速排出，形成“烟囱效应”，避免热空气在设备周围滞留。

　　安装位置规避： 设计时应建议用户将变压器安装在阴凉通风处，避免阳光直射。若必须安装在暴晒区域，需加装独立遮阳棚，但需注意不遮挡散热风道。

　　2. 材料升级：选用耐高温、低损耗材料

　　耐高温绝缘材料： 对于高温重载场景，绝缘等级需从常规B级提升至F级或H级。F级绝缘允许*高温升155K，能有效耐受高温环境下的额外温升。

　　高导磁、低损耗铁芯： 采用优质取向冷轧硅钢片，并采用3D立体卷铁芯工艺，大幅降低铁损，从源头上减少发热。

　　高导电率导体： 采用全铜绕组替代铝绕组，铜的导电率高、热膨胀系数小，能显著降低运行温度，在高温下稳定性更佳。

　　3. 智能控制：动态温控，主动散热

　　智能温控系统： 搭载PT100温度传感器，实时监测绕组或油面温度。设计多级联动策略：

　　一级(50%负荷)： 自然冷却，低能耗运行。

　　二级(80%负荷)： 启动第一组风机，强制风冷。

　　三级(100%负荷)： 启动第二组风机，满负荷散热。

　　四级(115%过载)： 风机全速运行并触发声光报警。

　　远程监控联动： 支持将温度数据上传至云平台，运维人员可远程监控，在高温季来临前提前预警，必要时远程启动风机或调整负荷分配。

　　四、应用案例与选型建议

　　在某南方夏季高温城市的物流园充电站项目中，环境常年*高温度达42℃。该项目选用了具备智能强迫风冷+F级绝缘的1250kVA充电桩专用干式变压器。通过合理的风道设计和智能温控，该变压器在连续3个月的高温季中，即使承受150%短时过载，绕组*高温升也仅控制在95℃以内，全年无一起因高温导致的跳闸或故障事件。

　　选型建议：

　　地域匹配： 南方高温多雷地区，优先选择干式变压器(散热快、免维护)，并标配双风机强制冷却系统。

　　容量预留： 高温环境下不宜满负荷运行，建议在额定容量基础上预留15%-20%的容量冗余，为散热留出缓冲空间。

　　环境认证： 关注产品的高温耐受等级，确保其能在-40℃~+70℃的极端环境下稳定运行。
