　　充电桩箱变发货全流程规范(专业实操版，适配出厂/运输/交接)

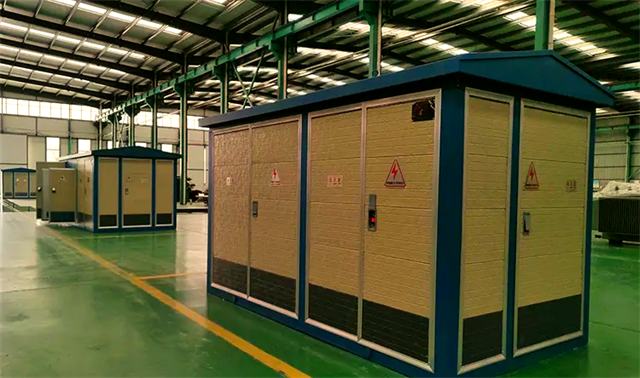

　　充电桩箱变属于预装式成套电气设备，体积大、重量沉、核心部件精密，发货核心要求：出厂合格、包装防护到位、运输安全、交接清晰，全程遵循GB/T 17467《预装式箱式变电站》、公路运输安全规范，覆盖出厂验收、包装标准、运输方案、到货交接、异常处理，确保箱变无损坏、无故障送达现场。

　　一、 发货前置：出厂验收(核心前提，不合格不发货)

　　箱变发货前必须完成全项出厂验收，杜绝不合格设备出厂，验收合格出具《出厂合格证》方可安排发货

　　1. 核心验收项目(缺一不可)

　　1. 规格参数验收

　　核对铭牌：容量(315~1250kVA)、接线组别(Dyn11)、额定电压(10kV/0.4kV)、防护等级(户外IP54)等与订单一致

　　部件核对：高低压柜、变压器、补偿柜、监控等核心部件型号、数量齐全，无缺件、错件

　　2. 电气性能验收(关键)

　　绝缘测试：高压侧2500V摇表≥300MΩ，低压侧500V摇表≥100MΩ，接地电阻≤4Ω

　　空载试验：高压送电空载运行30min，低压侧电压380±10V，相序正确，无异响、无超温

　　保护试验：模拟过载、短路、超温，综保装置准确跳闸，报警功能正常

　　3. 外观与结构验收

　　箱体：无变形、无破损、漆面无划伤脱落，密封良好，防雨檐、排水孔齐全

　　部件：变压器无渗漏(油浸式)，散热器、风机安装牢固;接线端子紧固，标识清晰;门锁、围栏完好

　　预埋接口：地脚螺栓孔、接地端子、线缆穿线孔位置精准，无堵塞

　　4. 资料验收(随货必备，缺一不可)

　　资质类：出厂合格证、型式试验报告、3C认证证书、材质证明(电缆/钢材)

　　技术类：电气原理图、接线图、安装使用说明书、部件清单、合格证(分部件)

　　交接类：发货清单、验收记录、质保承诺书(常规质保2年)

　　2. 验收合格标准

　　所有项目符合订单要求及国标规范，无任何不合格项

　　资料齐全、签字盖章完整，随货资料单独密封包装

　　箱变处于“断电状态”，所有开关分闸，接地可靠，避免运输中带电隐患

　　二、 核心环节：箱变包装防护(防损关键，适配长途运输)

　　充电桩箱变多为户外运输，需针对性包装，重点防护箱体、精密部件、易损件，避免运输颠簸、碰撞、淋雨损坏

　　1. 包装原则

　　刚性防护：抵御运输颠簸、碰撞，箱体无变形

　　密封防护：防雨、防潮、防尘，内部电气部件不受潮

　　标识清晰：明确运输要求、重心、朝向，避免违规装卸

　　2. 分部件包装标准(箱变为一体化预装，分主体+附件包装)

　　✅ 主体包装(箱变整体，核心)

　　1. 基础防护：箱变底部用10槽钢焊接托盘(承重≥2倍箱变总重)，托盘与箱变底座牢固焊接，避免运输移位

　　2. 防锈防护：箱体漆面补涂防锈漆，外露金属件(地脚螺栓、接地端子)包裹防锈纸+缠绕膜，沿海地区额外加涂防腐漆

　　3. 密封防护：箱变所有门窗、通风口、穿线孔用防水密封胶条+防雨布封堵，内部放置干燥剂(5~10包/箱变)，防凝露受潮

　　4. 防撞防护：箱体四角、边角加装木质防撞护角(厚5cm)，侧面关键部位(变压器室、高压室)加装防撞缓冲垫，避免碰撞破损

　　5. 固定防护：托盘与运输车辆用钢丝绳牢固捆绑，捆绑点加软垫，避免勒伤箱体

　　✅ 附件包装(易损件单独包装，避免丢失损坏)

　　1. 小型附件：温控器探头、检修工具、备用密封垫、指示灯等，装入硬质防水包装箱，贴标签注明“箱变附件”，单独固定在托盘上

　　2. 大型附件：备用散热器、风机、电缆等，单独做防雨包装，标注规格，与箱变主体同车运输，严禁分运

　　3. 资料包装：所有技术资料装入防水文件袋，再放入硬质文件盒，固定在箱变低压室门框内侧，便于到货查找

　　3. 运输标识标注(醒目清晰，指导装卸运输)

　　箱变托盘及箱体外侧必须标注以下标识，字体清晰、不易脱落

　　核心标识：产品名称(充电桩预装式箱变)、型号规格(如S13630kVA/10kV)、总重量、出厂编号

　　运输标识：“向上”“防潮”“防雨”“易碎”“重心点”“禁止翻滚”“禁止踩踏”

　　警示标识：“高压危险”“内有精密设备，轻装轻卸”

　　信息标识：发货单位、收货单位、联系方式、到货地址

　　三、 关键环节：运输方案(安全送达，适配不同场景)

　　充电桩箱变重量3~15t(容量越大越重)，体积2.5~4m(长)×2~3m(宽)×2.5~3.5m(高)，需按重量、体积选运输方式，全程管控运输安全

　　1. 运输方式选型(3种主流，按需适配)

　　| 运输方式 | 适配场景 | 核心参数 | 优势 | 注意事项 |

　　||||||

　　| 平板货车运输 | 短途运输(≤200km)、路况良好 | 载重10~20t，车厢长度≥5m | 装卸方便、成本低、时效快 | 需加盖防雨布，捆绑牢固 |

　　| 低平板半挂车运输 | 长途运输(>200km)、大容量箱变(≥800kVA) | 载重20~30t，车厢低平，承重性强 | 运输稳定、不易超高、适配大件 | 需办理大件运输许可证 |

　　| 集装箱运输 | 沿海/跨省长途、高要求场景 | 集装箱规格20ft/40ft，适配箱变尺寸 | 密封防雨、防盗性好、防护到位 | 需提前核对箱变与集装箱尺寸 |

　　2. 运输核心要求(安全底线，严禁违规)

　　1. 载重要求：运输车辆额定载重≥1.5倍箱变总重，严禁超载(避免车辆故障、箱变损坏)

　　2. 尺寸要求：运输时箱变总高度(含车辆)≤4.2m(公路限高)，超高度需办理超限许可，夜间运输

　　3. 路况要求：避开颠簸、崎岖路段，选择平整硬化路面;转弯、刹车减速慢行，避免急刹、急转弯导致箱变移位

　　4. 防护要求：全程加盖防雨布，雨天检查无渗漏;高温天气避免暴晒，必要时遮阳，防止漆面老化

　　5. 人员要求：配备专业押运员，全程跟踪，每2h停靠检查一次(捆绑是否松动、包装是否破损、有无渗漏)

　　3. 装卸作业规范(最易损环节，严格管控)

　　1. 装卸设备：按箱变重量选吊车/叉车，315~630kVA选8~12t吊车，800~1250kVA选16~25t吊车;严禁用叉车直接叉箱体，必须叉底部托盘

　　2. 吊点要求：必须挂箱变预设专用吊耳(顶部四角)，严禁挂箱体侧板、门窗、散热器，钢丝绳夹角≥60°，用软吊带包裹钢丝绳，避免划伤箱体

　　3. 装卸操作：起吊/下放平稳缓慢，无晃动、无倾斜(倾斜度≤1°);落地时轻放，对准托盘支撑点，避免冲击导致内部部件移位

　　4. 现场管控：装卸现场划定警戒区，无关人员严禁入内;专人指挥装卸，口令清晰，避免误操作

　　四、 收尾环节：到货交接与验收(权责清晰，避免纠纷)

　　箱变送达现场后，需供需双方共同交接验收，确认无损坏、无缺件，签字确认后完成发货闭环

　　1. 交接流程(分步操作，权责明确)

　　1. 到货核对：先核对发货清单、收货地址、箱变型号规格，确认是订单约定设备，无错发

　　2. 外观验收：检查箱体无变形、无碰撞破损、漆面无脱落;包装无破损、防雨防潮到位;防撞护角无损坏

　　3. 部件验收：开箱检查箱变主体无渗漏(油浸式变压器)、部件无缺失;附件包装箱完好，核对附件清单，无缺件、错件

　　4. 资料验收：取出随货资料，核对出厂合格证、技术图纸、资质文件等，齐全完整、签字盖章有效

　　5. 初步电气检查：用摇表复测绝缘电阻(高压≥300MΩ，低压≥100MΩ)，接地端子连接可靠，无松动

　　6. 签字确认：供需双方共同签署《到货交接验收单》，注明“验收合格”或“异常情况”，双方留存，作为质保依据

　　2. 交接关键注意事项

　　1. 异常处理：到货发现损坏、缺件，立即拍照留存，书面告知发货方，严禁私自开箱维修，明确责任后再处理

　　2. 临时存放：到货后暂不安装，需放在平整、干燥、通风的场地，垫高≥0.3m(防积水)，加盖防雨布，做好防盗措施

　　3. 质保衔接：交接完成后，明确质保起始时间(自到货验收合格之日起)，确认质保范围及售后联系方式

　　五、 发货常见异常及处理方案(应急应对，避免延误)

　　1. 异常1： 运输中箱体碰撞变形

　　→ 处理：立即停止运输，拍照留存;轻微变形(不影响结构)，到货后修复漆面;严重变形(影响电气安全)，退回厂家更换，严禁现场安装

　　2. 异常2： 油浸式变压器渗漏油

　　→ 处理：立即停靠，检查渗漏点(散热器接口/油箱焊缝)，用密封胶临时封堵;到货后厂家专业人员检修，更换密封垫，打压试验合格后方可安装

　　3. 异常3： 附件丢失/损坏

　　→ 处理：核对发货清单，确认是运输丢失还是出厂缺件;发货方补发对应附件，补发期间不影响箱变主体验收，附件到位后补签记录

　　4. 异常4： 绝缘电阻不达标

　　→ 处理：大概率是运输中受潮，开箱通风，更换干燥剂，复测合格即可;仍不达标，厂家派员现场检修，排除绝缘破损隐患

　　5. 异常5： 错发规格型号

　　→ 处理：立即拒收，通知发货方，安排换货，发货方承担往返运费及延误损失

　　六、 发货禁忌(严禁触碰，避免安全事故/纠纷)

　　1. 严禁不合格发货：未完成出厂验收、存在故障隐患的箱变，严禁安排发货，杜绝“带病出厂”

　　2. 严禁包装不到位：无托盘、无防撞、无密封防护，严禁运输，避免途中损坏

　　3. 严禁违规装卸：不按吊点吊装、用叉车叉箱体、野蛮装卸，易导致箱体变形、内部部件损坏

　　4. 严禁超限运输：未办理大件/超限许可，擅自运输超高、超宽箱变，易被路政查处，延误工期

　　5. 严禁资料缺失：随货资料不全，严禁交接，避免后期安装、验收、质保无依据

　　6. 严禁带电运输：箱变未断电、开关合闸状态运输，易引发短路、触电事故，发货前必须确认全部分闸、接地
