充电桩箱变一般是多大的

时间：2025-12-10 10:24:39 点击量：29

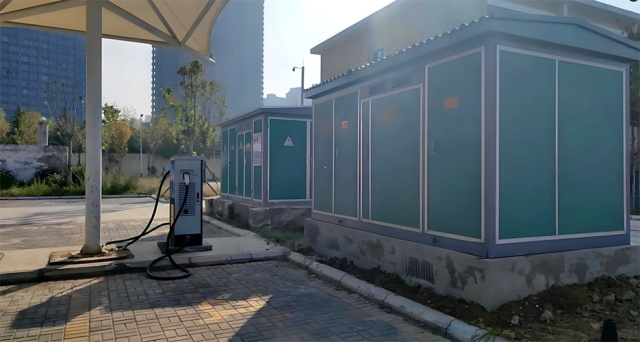

　　充电桩箱变以10kV/0.4kV为主，容量主流覆盖100kVA—2000kVA，箱体尺寸随容量与配置变化，核心是按充电桩总功率、同时率与冗余(20%—30%)匹配容量。

　　一、主流容量分级与场景适配(标准规格，kVA)

容量级别	典型规格	适配场景	充电桩配置参考	电压等级
小型	100/160/200/315/500	小区慢充、写字楼停车场	6—15 台 7kW 交流桩，或 2—4 台 60kW 快充桩	10kV/0.4kV
中小型	630/800	社区快慢充混合、商超充电站	5—8 台 120kW 快充桩，或 20—30 台 7kW 慢充桩	10kV/0.4kV
中型	1000/1250	城市公共充电站、物流园区	10—15 台 120kW 快充桩，或 5—8 台 180kW 超充桩	10kV/0.4kV
大型	1600/2000	高速服务区、集中式快充站	15—30 台 120—180kW 快充桩，兼顾高峰同时率	10kV/0.4kV
超大型	2500 及以上	重卡充电站、光储充一体化	30 台以上 300—480kW 超充桩，兼容光伏 / 储能接入	10kV 或 35kV/0.4kV

　　二、箱体尺寸参考(长×宽×高，mm，不含基础与附件)

容量（kVA）	干式箱变（YB/ZBW）	油浸式箱变（YB）	备注
315—630	2800×1200×2300	2600×1100×2200	含高压柜 + 变压器 + 低压柜
800—1250	3200×1400×2500	3000×1300×2400	含电容柜时宽度 + 200—300
1600—2000	3800×1600×2800	3600×1500×2700	模块化设计，可拼接扩容
2500 及以上	4200×1800×3000	4000×1700×2900	适配 35kV 高压侧，结构强化

　　三、容量计算与选型要点

　　1. 核心公式：箱变容量(kVA)= 充电桩总功率(kW)× 同时率(0.6—0.8)× 冗余系数(1.2—1.3)÷ 功率因数(0.9—0.95)

　　示例：10台120kW快充桩，同时率0.7，冗余1.2，功率因数0.9 → 容量≈10×120×0.7×1.2÷0.9=1120kVA，选1250kVA。

　　2. 关键原则

　　预留20%—30%扩容空间，适配未来超充升级;

　　快充站优先选干式SCB14/SCB15或油浸式S22/S23低噪音型号;

　　地下/半封闭场景优先干式(防火)，户外可选油浸式(成本更低)。

　　总结：充电桩箱变以10kV/0.4kV为主，容量主流集中在630—1250kVA，箱体尺寸随容量增大而扩展;选型需结合充电功率、同时率与冗余，同时匹配安装空间与环境要求，确保长期稳定运行与未来扩容兼容。
