　　S22油浸式变压器土建技术要求与实施指南

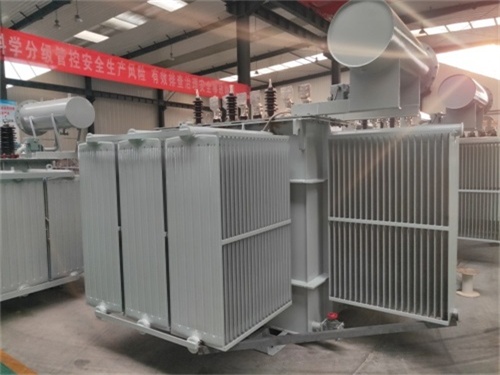

　　S22油浸式变压器作为新一代节能型配电设备，其土建基础设计需兼顾安全性、耐久性与施工便利性。以下从基础设计、施工规范、防护措施及验收要点展开，提供系统性解决方案。

　　一、S22油浸式变压器土建基础的核心要求

　　承载能力

　　基础荷载：S22-2500KVA变压器(典型重量约6~8吨)需满足静载(自重+油重)及动载(地震、风载)要求。

　　地基承载力：≥150kPa(普通黏土)，若地质条件差需换填或打桩。

　　防沉降与抗裂

　　基础沉降差≤5mm，避免变压器倾斜导致油枕漏油或套管断裂。

　　防水与防潮

　　基础顶面标高应高于周边地面≥300mm，防止雨水倒灌。

　　基础内部设置排水坡度(≥1%)，坡向集水坑或排水管。

　　二、S22油浸式变压器土建基础设计规范

1. 基础类型选择

   基础类型	适用场景	优点	缺点
   钢筋混凝土条形基础	地质条件较好（如黏土、砂土）	施工简单，成本低	抗不均匀沉降能力较弱
   钢筋混凝土筏板基础	地质条件差（如软土、回填土）	整体性好，抗沉降能力强	成本较高，施工周期长
   桩基础	地下水位高或承载力不足区域	承载力高，沉降小	成本高，需专业设备施工

2. 基础尺寸与配筋

   • 尺寸要求：
     • 基础长度=变压器长度+2×300mm（操作空间）。
     • 基础宽度=变压器宽度+2×300mm。
     • 基础高度≥500mm（含100mm厚C15素混凝土垫层）。
   • 配筋要求：
     • 主筋：Φ12@150（双向布置），箍筋Φ8@200。
     • 混凝土强度等级：C30（抗渗等级≥P6）。

3. 预埋件与安装孔

   • 预埋钢板：基础顶面预埋4块500×500×10mm钢板，用于固定变压器底座。
   • 接地端子：预埋40×4镀锌扁钢，与变压器接地螺栓可靠连接。
   • 电缆沟：基础两侧预留电缆沟（宽300mm，深400mm），坡向集水坑。

　　三、S22油浸式变压器土建施工要点

　　施工流程

　　定位放线：根据设计图纸确定基础中心线，误差≤5mm。

　　基坑开挖：机械开挖至设计标高以上200mm，人工清底。

　　垫层施工：浇筑100mm厚C15素混凝土垫层，表面抹平。

　　钢筋绑扎：按设计要求绑扎主筋与箍筋，保护层厚度≥35mm。

　　模板安装：采用木模板或钢模板，接缝处贴密封条防漏浆。

　　混凝土浇筑：分层振捣，避免蜂窝麻面，表面二次抹压防裂。

　　养护与拆模：养护≥14天，拆模后检查表面平整度(≤3mm/m)。

　　关键质量控制点

　　混凝土配合比：水灰比≤0.5，掺入8%~10%粉煤灰提高抗渗性。

　　预埋件定位：预埋钢板中心偏差≤3mm，水平度≤1mm/m。

　　接地电阻测试：基础完成后测量接地电阻，≤4Ω。

　　四、防护与配套设施

　　防火与防爆

　　基础周围设置防火墙(高度≥2.2m，耐火极限≥3h)，材料选用加气混凝土砌块。

　　防火墙与变压器间距≥0.8m，满足散热与检修需求。

　　防小动物与防潮

　　电缆沟入口安装防火封堵材料(如防火泥、防火板)。

　　基础顶部加装防雨罩(不锈钢材质)，防止雨水滴入变压器本体。

　　通风与散热

　　若变压器室无自然通风，需安装轴流风机(风量≥1000m³/h)，控制室温≤40℃。

　　五、验收标准与常见问题处理

　　验收标准

　　基础尺寸偏差：长度/宽度偏差≤10mm，高度偏差≤5mm。

　　表面平整度：≤3mm/m，无裂缝、蜂窝、麻面。

　　预埋件验收：钢板水平度≤1mm/m，接地电阻≤4Ω。

1.
   常见问题与处理

   问题	原因	解决方案
   基础沉降不均匀	地基处理不当	重新夯实或注浆加固
   预埋件偏位	施工放线误差	重新定位或加焊调整
   混凝土裂缝	养护不足或配筋不足	表面涂刷环氧树脂封闭，内部注浆

　　六、成本与工期分析

1. 成本估算

   项目	单价（元）	工程量	总价（元）
   C30混凝土	450/m³	12m³	5,400
   钢筋	5,000/吨	1.2吨	6,000
   模板	80/m²	20m²	1,600
   人工费	150/工日	10工日	1,500
   其他材料	-	-	2,000
   总计	-	-	16,500

   • 注：未含地基处理费用（如换填、打桩），实际成本需根据地质条件调整。
2. 工期安排
   • 基坑开挖：2天
   • 基础施工：5天（含养护）
   • 防护设施安装：3天
   • 总工期：约10天

　　七、总结与推荐

　　核心结论

　　S22油浸式变压器土建基础需重点控制承载力、防沉降与防水，确保长期安全运行。

　　地质条件差时优先选择筏板基础或桩基础，避免后期沉降风险。

　　推荐方案

　　基础类型：C30钢筋混凝土筏板基础(厚度≥500mm)。

　　防护措施：防火墙+防雨罩+防火封堵。

　　验收要点：预埋件定位、接地电阻、混凝土强度。

　　最终建议

　　施工前委托地质勘察单位出具报告，明确地基承载力。

　　施工过程中加强旁站监督，重点检查钢筋绑扎与混凝土浇筑质量。

　　验收时邀请变压器厂家共同参与，确保土建与设备安装无缝衔接。

　　通过以上措施，可确保S22油浸式变压器土建基础满足设计要求，为设备安全运行提供可靠保障。
