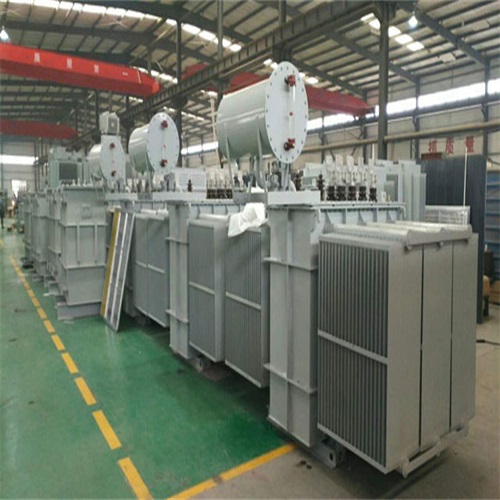

　　油浸式变压器可以用吊车立即甩进油浸式变压器房间内，或者用枕木架设临时性路轨，用三步搭、吊链吊至临时性轨道中，随后用吊链拉进房间内合适位置。油浸式变压器需要注意其位置和距墙尺寸与工程图纸相符合，误差范围为±25mm，工程图纸无标明时，横着距墙应不小于800mm，距门应不小于1000mm。油浸式变压器装配平台安装：双杠柱上设置油浸式变压器，二杆须根开为2m。基础埋深2m。配电设备油浸式变压器装配平台用两种或四条糟钢固定在两电线杆上，装配平台距地面相对高度不少于2.5m，装配平台的平面倾斜度不得超过1/100。腰栏应使用孔径不低于4mm的铁丝盘绕几圈之上，盘绕应紧牢，腰栏距带电部分不得少于0.2m。与此同时油浸式变压器髙压柱顶改装防尘套，油浸式变压器悬架警示牌。

　　跌落式熔断器安装

　　油浸式变压器高、低压侧可分别安置断路器。高压侧断路器底部对地面的相对高度不少于4.5m，各相断路器的垂直距离不宜小于0.5m，为了能便于操作和熔断器烧毁后熔丝管能顺利的坠落出来，跌落式熔断器的中心线应当与垂线成15°～30°倾斜角。低压侧断路器底部对地面的安全距离不少于5m，各相断路器的垂直距离不得少于0.2m。跌落式熔断器熔断器的挑选按“确保配电设备油浸式变压器内部结构或高、低电压出线套管发生短路时快速融断”的基本原则来挑选，熔断器的烧毁时长小于等于0.1s。按规范规定：容积在100kVA以下的者，高压侧熔断器额定电压按油浸式变压器容积额定电压的2～3倍挑选;容积在100kVA以上者，高压侧熔断器额定电压按油浸式变压器容积额定电压的1.5～2倍选用。油浸式变压器低压侧熔断器按低压侧额定电压挑选。

　　高压避雷器安装

　　采用无间隙生成绝缘层外衣金属氧化物避雷器。高压避雷器应安置在断路器与油浸式变压器中间，并尽量靠近油浸式变压器。此外，为了避免反转换波和低压侧雷电波侵入，在低压侧也应当安置低电压高压避雷器。为防止闪电电流在接地线电阻里的压力降与高压避雷器的电流值叠加在一起，作用于油浸式变压器绝缘层上，应先高压避雷器的接地端、油浸式变压器外壳及低压侧中性线用断面不低于25mm2得多股电缆铜线塑料线连接在一起，再和接地系统引发布相互连接。

　　接地系统

　　对10kV配电设备油浸式变压器：容积在100kVA下列，其接地线电阻不得大于10Ω;容积在100kVA之上，其接地线电阻不得大于4Ω。接地系统施工完毕应做绝缘电阻测试，后方可回填。与此同时，油浸式变压器机壳优良接地装置，机壳接地装置运用地脚螺栓扭紧，不能用电焊焊接立即焊牢，便于维修。接地系统的地下结构由水平接地体和垂直接地体构成，水平接地体选用6根长度6m的40×4mm的镀锌扁钢，垂直接地体则采用了10-6根长度2m的L50×50×5mm的角铁分别向水平接地体电焊焊接。水平接地体在土壤中铺设高为0.6～0.8m，垂直接地体则在水平接地体前提下打进地里的。接地装置引发布选用40×4mm镀锌扁钢，为了能检验方便和用电量，针对杆上式安装的油浸式变压器，引发布节点应设在油浸式变压器下边的糟钢部位。

　　变台引落线

　　新建和更新改造的变台的引落线均应使用多芯绝缘电缆，其横截面应按照油浸式变压器的短路容量挑选，但高压侧引落线电缆铜线不宜小于16mm2，铜包铝线不宜小于25mm2，避免应用单根输电线及不过关输电线。与此同时应注意引落线对周边建筑物间距。
